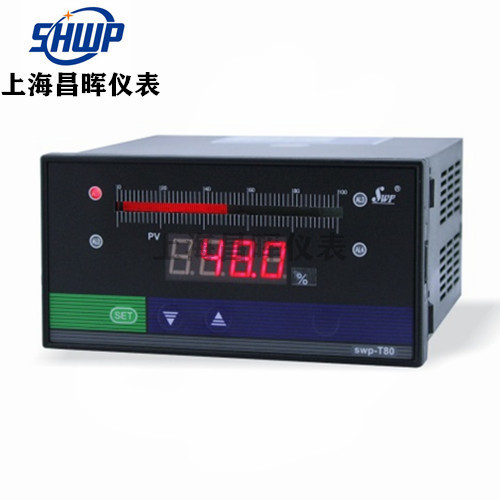

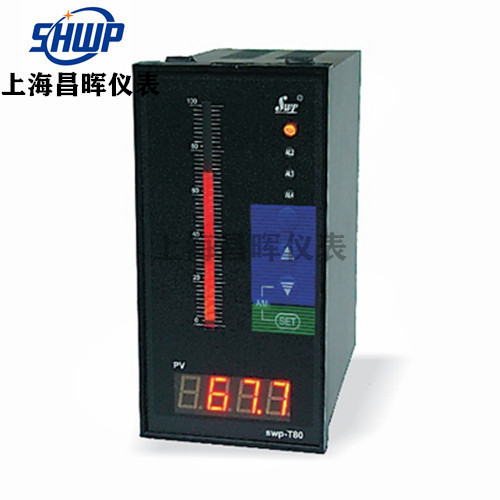

★SWP-LED系列光柱測量顯示控制儀型譜表
型 號 | 代 碼 | 說 明 |
SWP- | ST□ | □□ | -□ | □ | -□□ | -□ | □ | -□ | -□ | -□ | 光柱顯示測量儀 |
外形尺寸 | 8 |
|
|
|
|
|
|
|
|
| 160×80mm（橫式）,80×160mm（豎式） |
控制作用 | 01 03 04 |
|
|
|
|
|
|
|
| 測量顯示 三位式控制 四限控制或四限報警輸出*2 |
通訊方式 | □ |
|
|
|
|
|
|
| 參見 “通訊方式” |
輸出方式 | □ |
|
|
|
|
|
| 參見 “變送輸出方式” |
輸入類型 | □□ |
|
|
|
|
| 參見 “輸入類型” |
第一報警方式 | N H L |
|
|
|
| 無報警（可省略） 上限控制/報警（四限控制/報警2H）*2 下限控制/報警（四限控制/報警2L） *2 |
第二報警方式 | N H L |
|
|
| 無報警（可省略） 上限控制/報警（四限控制/報警2H）*2 下限控制/報警（四限控制/報警2L）*2 |
饋電輸出 | P |
|
| DC24V饋電輸出 |
供電方式 | W T |
| DC24V供電 AC85-260V供電（開關電源） AC220V供電（線性電源, 可省略） |
供電方式 | X | 橫式顯示 豎式顯示（可省略） |
★注1：C80、C90系列為0.8英寸LED顯示、S80、C70、C40系列為0.56英寸LED顯示,C10系列為0.32英寸LED顯示。
★注2：四限控制或四限報警輸出為四個繼電器控制輸出,用戶可自行修改內部參數以設定要的控制或報警方式.(四限控制/報警僅T.C80、S80和C90系列提供，2H代表兩個上限控制/報警，2L代表兩個限控制/報警) 。
★注3：光柱顯示控制儀SWP-ST803-01-23-HL-X（橫式表“S”可省略）。
★通訊方式：
代 碼 | 0 | 2 | 3 | 4 | 8 | 9 |
通訊方式 | 無通訊 | RS-232 | 打印口 | RS-422 | RS-485 | 特殊規格 |
★通訊協議：出廠時采用SWP通訊協議。
用戶有訂購特殊的通訊協議請?jiān)谟嗀洉r(shí)注明。
選用打印口的儀表，有部分儀表無法滿足打印功能，訂貨時選用功能上能夠滿足其要求的儀表代替。
★控制輸出方式：
選型代碼 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
輸出方式 | 無輸出 | 繼電器 | 4~20mA | 0~10mA | 1~5V | 0~5V | SCR輸出 | SSR輸出 | 特殊規格 | SOT輸出 |
SCR-可控硅過零觸發脈沖輸出 SSR-固態繼電器控制輸出 SOT-雙向可控硅輸出
★變送輸出方式：
選型代碼 | 0 | 2 | 3 | 4 | 5 | 8 |
輸出方式 | 無輸出 | 4~20mA | 0~10mA | 1~5V | 0~5V | 特殊規格 |
★ 輸入類型：
代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 |
01 | B | 400~1800℃ | 09 | Pt100.1 |
-199.9~320.0℃
| 17 | 30~350Ω | -1999~99999 d |
02 | S | 0~1600℃ | 10 | Cu50 | -50.0~150.0℃ | 18 | 特殊規格 | 用戶待定 |
03 | K | 0~1300℃ | 11 | Cu100 | -50.0~150.0℃ | 19 | 4~20mA開方 | -1999~99999 d |
04 | E | 0~1000℃ | 12 | 4~20mA | -1999~99999 d | 20 | 0~10mA開方 | -1999~99999 d |
05 | T | -199.9~320.0℃ | 13 | 0~10mA | -1999~99999 d | 21 | 1~5V開方 | -1999~99999 d |
06 | J | 0~1200℃ | 14 | 1~5V | -1999~99999 d | 22 | 0~5V開方 | -1999~99999 d |
07 | WRe3~25 | 0~2300℃ | 15 | 0~5V | -1999~99999 d | 23 | 全可切換輸入 |
|
08 | Pt100 | -200~650℃ | 16 | 0~20mA | -1999~99999 d |
|
|
|
★ 注：切換輸入只需設定儀表二級參數，詳細情況見“使用說明書”。
★ 注3：C70、C10無頻率信號輸入。出廠默認開關電源。
