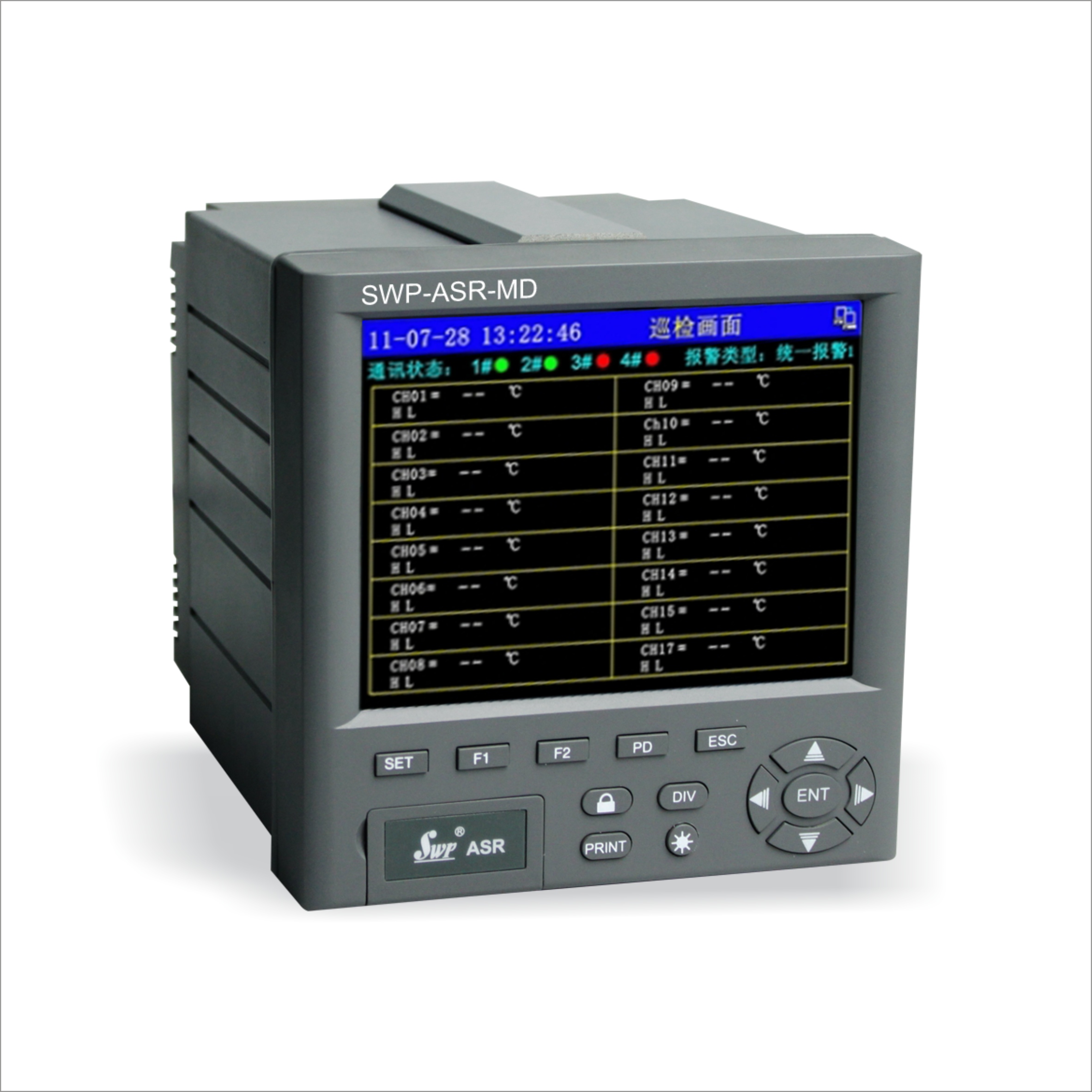

SWP-ASR-MD智能化64路巡檢儀-昌暉自動化

2022-05-30

SWP-ASR-MD智能化64路巡檢儀選型.pdf

SWP-ASR-MD智能化64路巡檢儀說明書.pdf




技術指標

規 格

      明

輸入

信號

模擬量輸入

熱電偶:標準熱電偶—B、S、K、E、J、T、We等

電阻:標準熱電阻—Pt10、Pt100、Cu50、Cu100 遠傳壓力電阻等

電壓:0-5V、1-5V

電流:0-10mA、4-20mA

輸出

信號

開關量輸出

繼電器控制輸出—帶回差,觸點:AC 220V/3A DC 24V/5A(阻性負載)

可控硅控制輸出—SCR(可控硅過零觸發脈沖)輸出,400V/0.5A

固態繼電器輸出—SSR(固態繼電器控制信號)輸出,6-9V/0.05A(電壓不可調)

通訊輸出

接口方式—標準串行雙向通訊接口 RS-485 RS-232等

波特率—1200bps~57600kbps 儀表內部自由設定

測量精度

測量顯示精度:±0.2%FS±1字或0.5%FS±1字

測量范圍

-1999—9999字

采樣周期

0.5秒/路

顯示方式

5.6寸LED背光大屏幕真彩液晶(320×234點陣)圖形顯示板

顯示內容可由漢字,西文,數字等組成

通過面板按鍵可完成畫面翻頁,LCD畫面可比度/亮度調整等

控制/報警

報警畫面指示,蜂鳴器提示,可選擇繼電器帶回差ON/OFF輸出

保護方式

設定參數永久保存,數據斷電保存,內置Watching Dog 電路

打印控制

直接配接各型串行打印機(如LQ-300K,TPuP系列微打等),打印接口為RS-232

打印精度

同儀表精度

參數設定

中文菜單提示,面板按鍵設定,設定參數密碼鎖定

環境溫度

-15~65℃

相對濕度

≤85RH   避免強腐蝕氣體

供電電壓

AC90-260V—開關電源

    耗

≤15W
