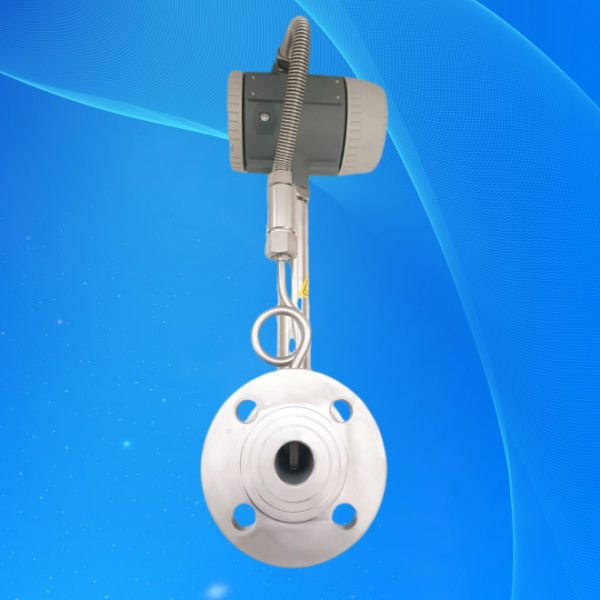

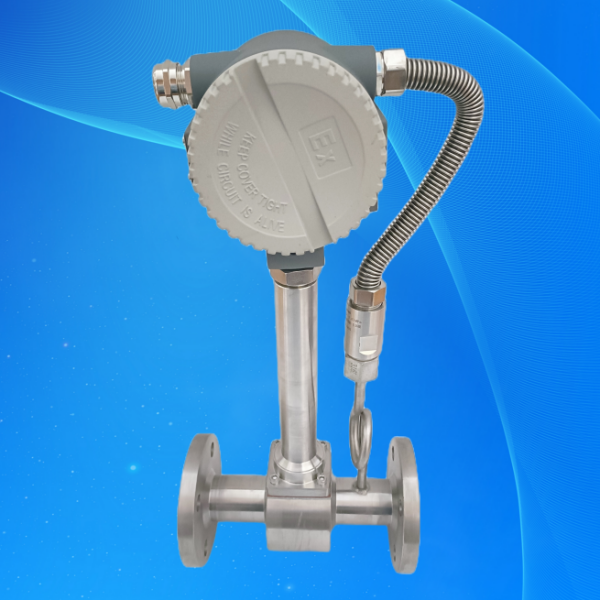

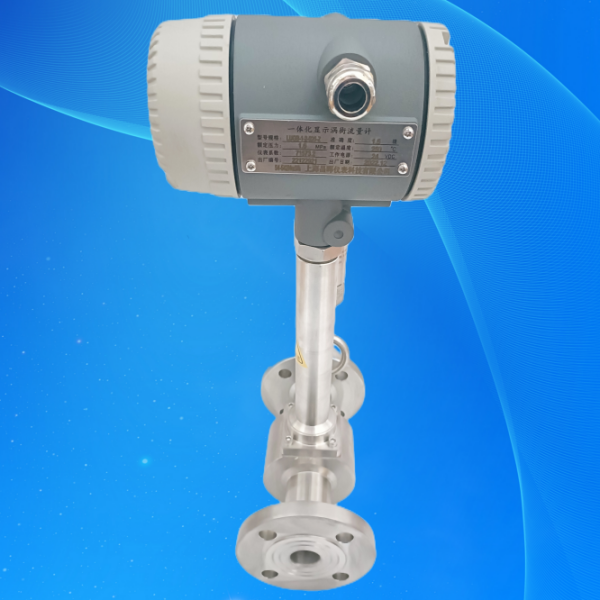

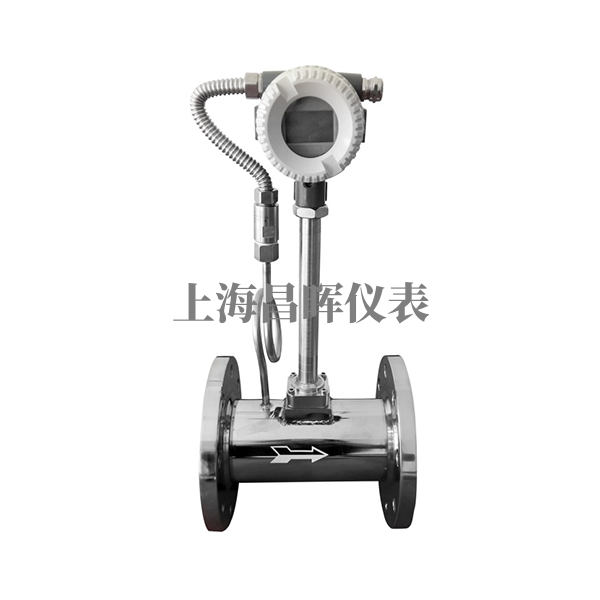

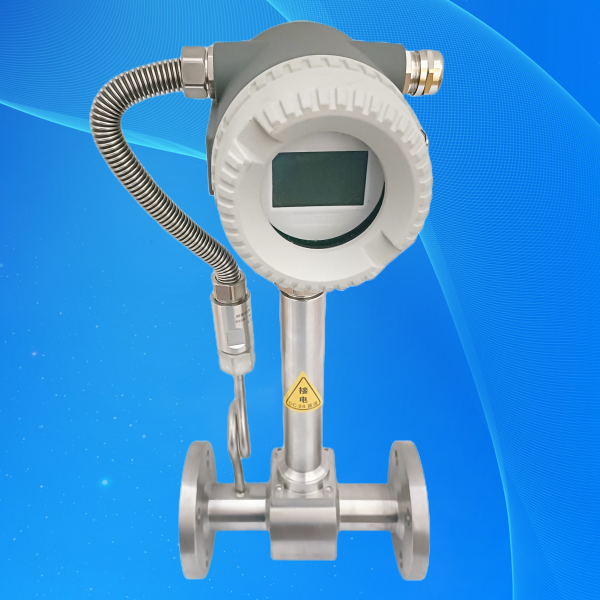

上海昌暉儀表-渦街流量計

所屬分類: 流量儀表
瀏覽次數:
021-56552272
微信號
專業工程師
一對一服務
產品描述 Product Description


產品概述

  ATL-WJ型渦街流量儀表廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮氣氫氣、天然氣、煤氣等) 、水和液體(如:水、汽油、酒精、苯類等)的計量和控制.



工作原理

在流體中設置非流線型旋渦發生體(阻流體),則從旋渦發生體兩側交替地產生兩列有規則的旋渦,這種旋渦稱為卡曼渦街,如圖(一)所示。


旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f,被測介質來流的平均速度為V,旋渦發生體迎流面寬度為d,表體通徑為D,根據卡曼渦街原理,有如下關系式:

f=StV/d                 公式(1)

式中:

f-發生體一側產生的卡門旋渦頻率

  St-斯特羅哈爾數(無量綱數)

  V-流體的平均流速

  d-旋渦發生體的寬度

由此可見,通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數(St)是無因次未知數,


主要技術指標

公稱通徑

25,40,50,65,80,100,125,150,200,250,300,(300~1000插入式)

公稱壓力(MPa)

DN25-DN200 4.0(>4.0協議供貨),DN250-DN300 1.6(>1.6協議供貨)

介質溫度(℃)

壓電式:-40~260,-40~320;電容式: -40~300, -40~400,-40~450(協議訂貨)

本體材料

1Cr18Ni9Ti,(其它材料協議供貨)

允許振動加速度

壓電式:0.2g      電容式:1.0~2.0g

精確度

±1%R,±1.5%R,±1FS;插入式:±2.5%R,±2.5%FS

范圍度

1:6~1:30

供電電壓

傳感器:+12V DC,+24V DC;變送器:+12V DC ,+24V DC;電池供電型:3.6V電池

輸出信號

方波脈沖(不包括電池供電型):高電平≥5V,低電平≤1V;電流:4~20mA

壓力損失系數

符合JB/T9249標準 Cd≤2.4

防爆標志

本安型:ExdⅡia CT2-CT5隔爆型:ExdⅡCT2-CT5

防護等級

普通型IP65     潛水型 IP68

環境條件

溫度-20℃~55℃,相對濕度5%~90%,大氣壓力86~106kPa

適用介質

氣體、液體、蒸汽

傳輸距離

三線制脈沖輸出型:≤300m,兩線制標準電流輸出型 (4~20mA):負載電阻≤750Ω
