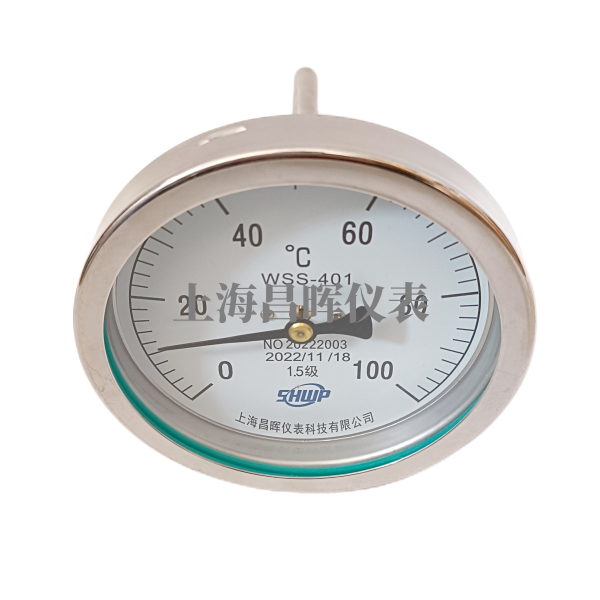

產品簡介

本廠生產的雙金屬溫度計其保護管、節頭、鎖緊螺栓等均采用1Cr18Ni9Ti材料，表殼采用鋁板拉伸成型經切削加工表面黑色電泳處理，表蓋與表盒采用環型雙層橡膠圈螺紋密封鎖緊結構，故儀表整體防水防腐性能良好，徑向型儀表采用彎管型結構，外型新穎、輕巧、美觀與眾不同。

WSS系列雙金屬溫度計是用于測量中、低溫的現場檢測儀表，可以用來直接測量氣體和液體的溫度。與玻璃水銀溫度計相比具有無***害、易讀數、牢固耐用等優點。

WSSX系列電接點雙金屬溫度計帶有電接觸裝置一即機械電接點。當被測介質溫度變化時，自由端上的細軸及轉向傳動機構帶動指針及動觸點轉動，在標度盤上指示出溫度的變化值，當其與定觸點（上、下限定觸點）接觸或斷開時的瞬時，使電路系統中的繼電器及接觸器動作，以達到自動控制和報警目的，應符合JB/T8803 1998標準。

工作原理

雙金屬溫度計是利用繞制成螺旋管狀的雙金屬片一端被固定，另一自由端與指針連接，隨著溫度的變化而轉動，并帶動指針旋轉指示溫度的單針式指示溫度計。

主要技術指標

測溫范圍：-60-500℃

準確度等級：1.5級，基本誤差：限為量程的1.5%

溫度計指示部分：（按溫度計標度盤的外徑表示）分￠60、￠100、￠150mm.

尾管長度：100－2000mm。

尾管直徑：分別為￠6、￠10（尾管長度100－1250mm時）、￠12（尾管長度在1250－2000mm時）

安裝部分螺紋：M16X1.5;M27X2;G1/2;G3/4。尾管及固定螺栓節頭等材質均為1Cr18Ni9Ti不銹鋼，耐壓6.4MPa。

防水性能：溫度計的外殼應能承受距離5米處用噴嘴直徑25毫米的水龍頭的噴水（噴嘴出口前水壓不小于2公斤力/厘米2）歷時5分鐘，不得有水滲入溫度計外殼內部。符合IP65標準。

WSSX系列電接點雙金屬溫度計

精度等級為1.5極，接點動作誤差差限為示值基本誤差限的1.5倍

接點額定功率：10VA

接點*工作電壓：380V或220V

接點*工作電流：1A（無感負載）

工作電壓宜在大于15V小于48V的情況下使用。

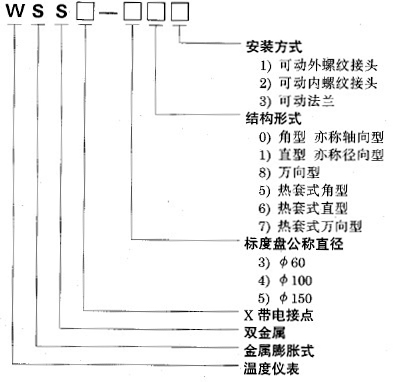

型號表示

工作條件

頸長A尺寸也可按用戶實際需要定制

◆訂貨時型號按如下要求填寫

例：WSS-481D      L×A=300×216

是指標度盤尺寸為￠100，外螺紋固定萬向型插入深度300mm頸長216mm。

型號規格及量程范圍

使用與維修

1、為保證溫度計的正確性，尾管浸入被測介質的深度視尾管長度不同應在75以上。

2、讀數時視線應與標度盤垂直。

3、溫度計在正常使用后（一般不超過一年）應按工業雙金屬溫度計有關檢定規程進行定期檢定。

4、熱套式溫度計使用過程中遇到損壞需要更換時，則只需逆時針?biāo)蓜?dòng)螺母子，然后放旋出表芯，保護套留在設備中，將新的表芯裝入，勿使雙金屬螺管與保護套底部接觸，旋緊螺母即可。

5、溫度計在運輸、保管、安裝、使用過程中應避免碰撞尾管，切勿使其彎曲變形。
