電機繞組及變壓器線圈專用傳感器

所屬分類: 溫度儀表
瀏覽次數:
021-56552272
微信號
專業工程師
一對一服務
產品描述 Product Description


功能特點

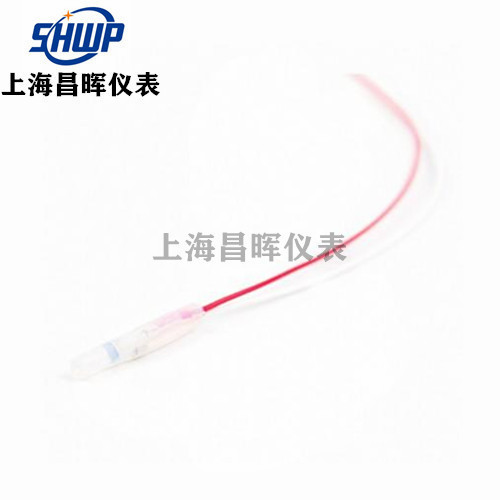

全氟型Pt100溫度傳感器主要用于電機、變壓器繞組安裝時嵌入線圈內部進行溫度監測及控制之用。與傳統普通產品相比較(如鐵殼傳感器),優點是顯而易見的。

1.Pt鉑金電阻完全密閉固化在氟塑料中,本體高度絕緣,具有長期的高低溫穩定性和精確性。
2.超小的絕緣結構可方便的安裝嵌入狹小空間,可適當依據線圈整形彎曲而不損傷繞組,避免扎間短路,并保證其具有極快的熱響應速度。
3.全氟傳感器具備耐真空浸漆及超強的耐高電壓能力。
4.同時傳感器也有很高的機械強度,抗振及抗任何腐蝕能力。全氟型傳感器可提供多種型號類別,如Pt200,Pt500,Pt1000,NTC,KTY等,并包括提供2線、3線和4線制產品。

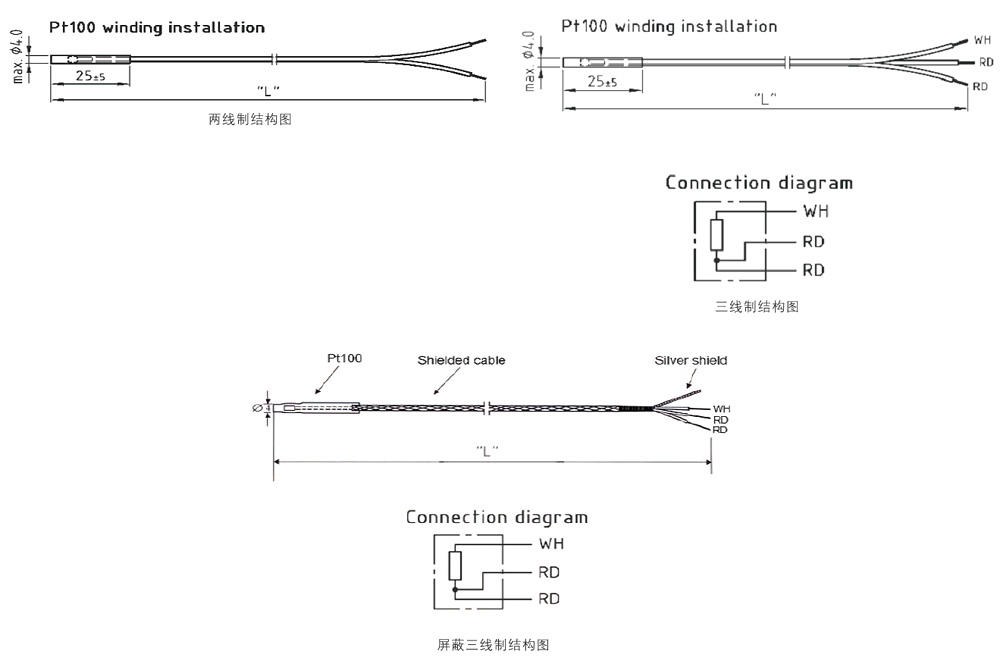

接線示意圖



技術參數


推薦測試電流值(熱效應值小于0.1℃)DC 0.3-1mA
傳感器電值(0℃)100±0.06Ω
電阻變化值(0...100℃)0.385Ω/℃
使用溫度范圍-70--+260℃
PTFE-引線規格標準0.14mm2(AWG26)可選0.2mm2(AWG24)
絕緣測試電壓AC 2.5kV
EN60529標準保護等級IP54
彎曲半徑>25mm
