防爆標記

[Exia]ⅡC

適應場所

安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區危險場所本安儀表相連。

供電電壓

20～35VDC

電源保護

電源反向保護

電源功耗

（24V供電，繼電器觸點閉合時）：           （24V供電，晶體管導通時）：
≤1.2W（SWP7011-Ex）                       ≤1W（SWP7013-Ex)
≤2.2W（SWP7111-Ex）                       ≤1.8W（SWP7113-Ex)
≤2.4W（SWP7018-Ex）                       ≤2.0W（SWP7019-Ex)

危險區信號輸入

開關、接近開關

開路電壓：≈8V    短路電流：≈8mA

安全區信號輸出

繼電器輸出特性：

響應時間：≤20ms

驅動能力：250V，a.c.,2A或30V，d.c.,2A，電阻性負載

晶體管輸出特性：

外部供電：≤40V,d.c.，電流輸出：≤40mA（有短路保護）

晶體管集電集輸出：高電平：VCC,     低電平：≤2.5V

晶體管發射極輸出：高電平：VCC-2.5V,低電平：≤0.5V

輸出特性

(設置為同相控制時)

現場開關閉合或輸入回路電流>2.1mA,輸出繼電器閉合,通道綠色指示燈亮

現場開關開路或輸入回路電流<1.2mA,輸出繼電器開路, 通道綠色指示燈滅

輸入和輸出

正反相控制設置

K1置為ON時為反相控制，為OFF時為同相控制。

斷線檢測功能設置

K2置為OFF時為開啟斷線檢測功能，為ON時關閉斷線檢測功能。

注：當以開關為輸入信號，需要斷線檢測時，需在開關兩端并聯10KΩ電阻。

電磁兼容性

符合GB/T18268工業設備應用要求

使用環境溫度

-20～+60℃

重量

約150g

連接的現場設備

符合DIN19234的NAMUR接近開關、開關等現場設備

（包括本安型的壓力開關、溫度開關、液位開關等）

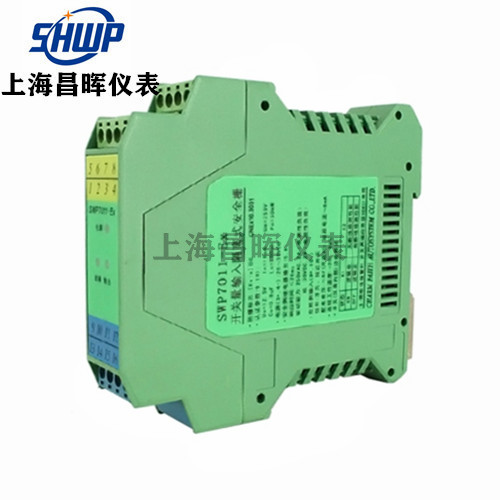

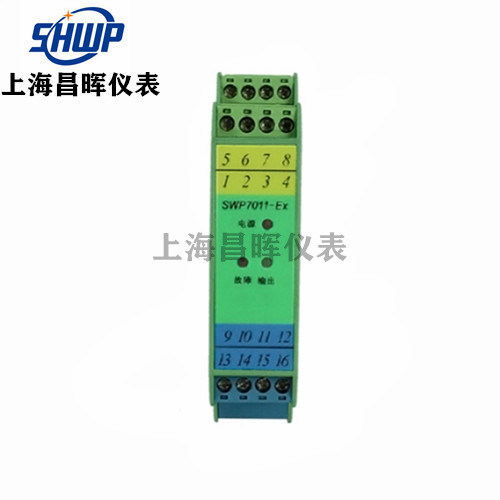

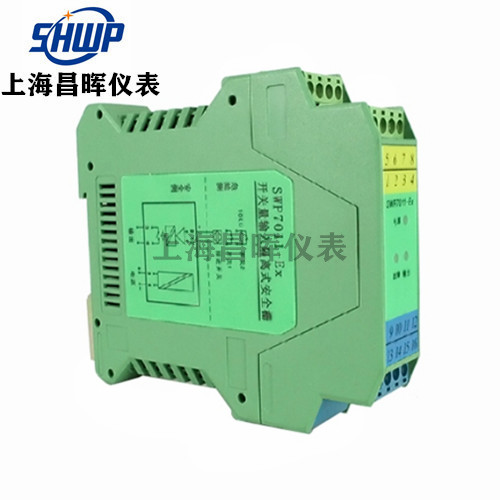

SWP7011-Ex

一進一出

危險區輸入：開關、接近開關輸入

安全區輸出：繼電器輸出

SWP7111-Ex

一進二出

SWP7018-Ex

二進二出

SWP7013-Ex

一進一出

危險區輸入：開關、接近開關輸入

安全區輸出：晶體管輸出

SWP7113-Ex

一進二出

SWP7019-Ex

二進二出
