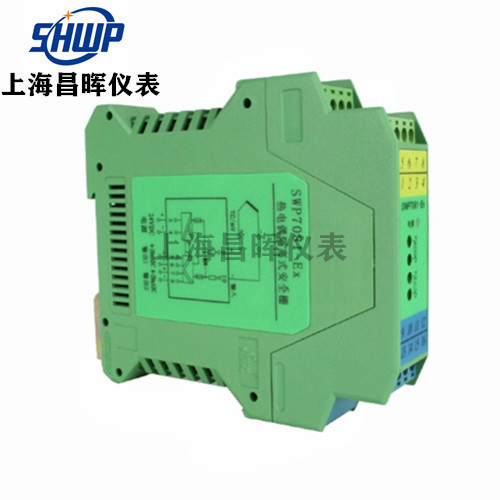

熱電偶/熱電阻隔離式安全柵
所屬分類： 安全柵
瀏覽次數：
專業工程師
一對一服務
產品描述 Product Description
熱電偶/熱電阻隔離式安全柵
規格參數 | 說 明 |
通道數 | 一進二出 |
防爆標記 | [Exia]ⅡC |
適應場所 | 安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區危險場所本安儀表相連。 |
供電電壓 | 20～35VDC |
功耗 | ≤2.3W（24V電源，20mA輸出時） |
危險區信號 | 熱電偶 信號類型量程范圍 B500～1820℃ S-50～1769℃ K-50～1372℃ E-50～1000℃ T-200～320℃ J-50～1200℃ WRe(3-25)0～2300℃ 熱電阻 信號類型量程范圍 CU50-50.0～150.0℃ PT100-199～850℃ PT100.1-199.9～320.0℃ （用戶定貨時需指定信號類型和量程） |
安全區信號 | 電流輸出：4～20mADC 負載電阻：≤800Ω 電壓輸出：1～5VDC 負載電阻：≥10KΩ (用戶定貨時需選擇電流或電壓輸出) |
電源保護 | 電源反向保護 |
輸出精度 | 0.3%F.S |
溫度漂移 | 0.01%F.S/℃ |
儀表結構 | 尼龍塑殼結構 |
重量 | 約150g |
適用現場設備 | 二線制、三線制變送器、電流源信號 |
技術選型 Technology Selection
★熱電偶隔離式安全柵
型號規格 | 附加碼 | 說 明 |
SWP7081-Ex | /□ | /□ | /□ | 熱電偶隔離安全柵 |
輸入類型 | /B |
|
| B(量程范圍：500～1820℃) |
/S |
|
| S(量程范圍：-50～1769℃) |
/K |
|
| K(量程范圍：-50～1372℃) |
/E |
|
| E(量程范圍：-50～1000℃) |
/T |
|
| T(量程范圍：-200～320℃) |
/J |
|
| J(量程范圍：-50～1200℃) |
/W |
|
| WRe(3-25) (量程范圍：0～2300℃) |
通道1輸出類型 | /I |
| 通道1：4～20mA輸出(安全區) |
/V |
| 通道1：1～5 V 輸出(安全區) |
通道2輸出類型 | /I | 通道2：4～20mA輸出(安全區) |
/V | 通道2：1～5 V 輸出(安全區) |
★熱電阻隔離式安全柵
型號規格 | 附加碼 | 說 明 |

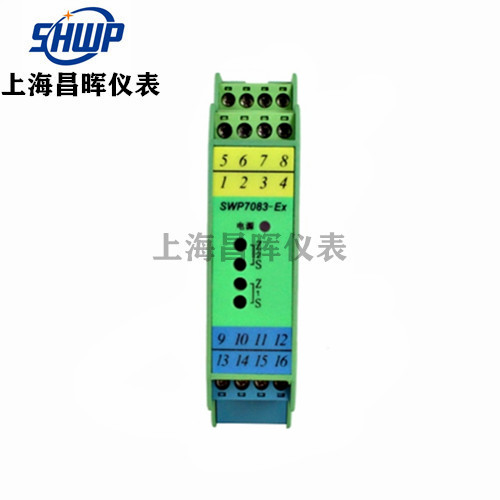

SWP7083-Ex | /□ | /□ | /□ | 熱電阻隔離安全柵 |
輸入類型 | /CU50 |
|
| Cu50(量程范圍：-50～150℃) |
/Pt100 |
|
| Pt100(量程范圍：-199～850℃) |
/Pt100.1 |
|
| Pt100.1(量程范圍：-199.9～320.0℃) |
通道1輸出類型 | /I |
| 通道1：4～20mA輸出(安全區) |
/V |
| 通道1：1～5 V 輸出(安全區) |
通道2輸出類型 | /I | 通道2：4～20mA輸出(安全區) |
/V | 通道2：1～5 V 輸出(安全區) |
備注：如用戶訂貨不指定通道輸出類型，將按輸出類型為4～20mA生產并出廠。
