分體式管段式超聲波流量計

所屬分類: 流量儀表
瀏覽次數:
021-56552272
微信號
專業工程師
一對一服務
產品描述 Product Description

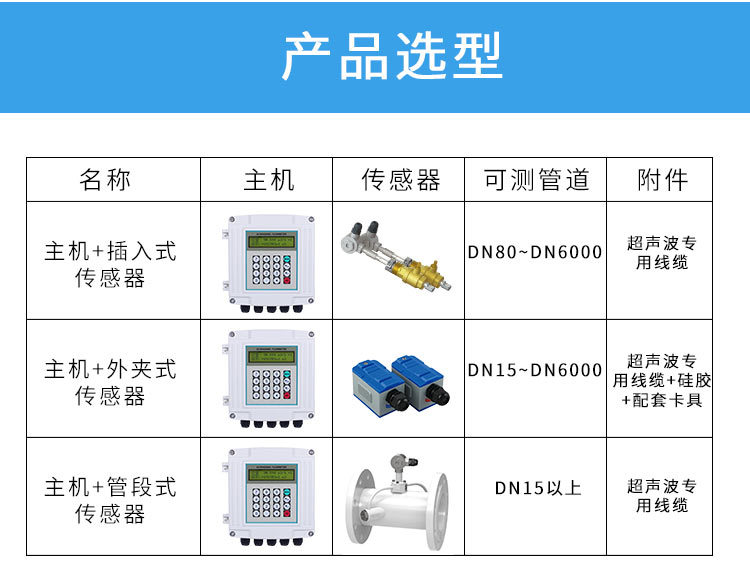

 管段式傳感器解決了外縛式傳感器和插入式傳感器安裝過程中由于管道不標準和人為安裝誤差而造成的測量精度下降的問題。TDS-100P11型管段式超聲波流量計工作穩定、精度高,材質為碳鋼或不銹鋼,可浸水工作,水深小于等于三米。管段式傳感器需要停產安裝,管段為法蘭連接 ,適用于管徑DN10-DN1000mm。

準確度:1.0%時差分辨率40皮秒

重復性:0.2%

流速上限:12m/s

測量周期:500mS (每秒2次,每個周期采集128組數據)

測量原理:超聲波時差原理,4字節IEEE754浮點運算

顯示接口:可連接2×10背光型漢字或者2×20字符型液晶顯示器

操作:外接4鍵或16鍵輕觸鍵盤以及PC計算機設參軟件

壁掛管段式超聲波流量計

超聲波流量計優勢:

超聲波流量計采用微處理技術,大規模集成電路,與其它超聲波流量計相比除具有“三高一低”(高精度、高可靠性、高性能、低價格)的顯著特點外,還具有下列更多優勢:

(1)0.2ns直接時差測量電路,40ps時差測量分辨率,保證儀表可達到1%的線性度和0.5%的重復性,測量精度達1%。

(2)低電壓、多脈沖信號雙平衡發射接收技術,抗干擾電路設計,可用于幾乎全部工業環境(特別是變頻器環境中)。

(3)全窗口化中文顯示,2×20字符液晶顯示器。

(4)正、反雙向計量,可計量正、負、凈累積流量,流速等。

(5)外殼模具制造,防護等級:IP65。

(6)配溫度變送器可實現熱量計量,可顯示瞬時流量(m3/h)、流速(m/s)、累計流量(m3)、累計熱量(GJ)、峰值流量及時間等。

(7)在機器上配有防雷擊元件,以保障機器在雷區良好的運行,也可在電源上直接并上避雷器,以便得到更好的保護。

(8)完備的信號輸出和靈活的聯網功能,可滿足不同用戶的各種要求。

 1輸入信號:5路4-20mA模擬輸入,精度0.1%,可輸入溫度、壓力、液位等其它信號。

 2輸出信號:1路4-20mA或0-20mA模擬電流信號;繼電器及OCT輸出;RS-232/485標準串行接口輸出;可利用GPRS、PSTN、CAN總線、GSM短消息聯網。

(9)完備的軟件設計:日、月、年累計功能:可記憶前512個運行日、前128個運行月、前5個運行年中任何一天、任何一月、任何一年的累計流量,便于查詢和管理。

(10)上、斷電管理功能:可記錄前64次上電、斷電時間及上、斷電時刻的瞬時流量,保護所有數據,用戶可以選擇自動或手動補量,減少用戶流量損失。

(11)具有故障自診斷功能,并可自動記憶前64個運行日的工作狀態是否正常。

(12)低功耗、高可靠性;TDS-100型系列在設計中選用了世界有名的IC生產廠家的產品,品質超群,整機功耗僅2W。
