功   能

·多種傳感器輸入功能：20種輸入方式

·多種輸出功能:Relay,SSR,SCR             ·通訊功能:RS232,RS485

·變送(PV)輸出:DCV,DCI                   ·饋電輸出:DC24V，DC12V,DC5V

電   源

85-260VAC  50/60Hz  或  24VDC

顯示類型

7段LED顯示[紅色]     LED事件顯示[紅色，綠色]

顯示精度

±0.2%F.S 或 ±0.3%F.S

設定類型

面板按鍵設定

輸入

熱電偶

K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT)

RTD

Cu50,Pt100,Pt100.1

模擬信號

0-5VDC,1-5VDC,0-10mADC,4-20mADC

采樣時間

0.5秒

PID

控制輸出

PWM輸出，正反轉控制輸出，電壓/電流輸出

比例帶：0.1-9999%FS   積分時間：0-3600秒   微分時間：0-3600秒

周期：1-200秒      手動預置：0-100%

動作死區：0-100%   正/逆動作：可切換

事件

事件

種類

測量值（PV）、偏差（DEV）、偏差絕對值（|DEV|）、斷線報警（LBA）

輸出

動作

帶回差輸出   ON/OFF全量程

變送輸出

輸出

種類

測量值(PV)、設定值（SV）

輸出

規格

電壓：0-5VDC或1-5VDC 輸出能力≤250Ω

電流：0-20mADC或4-20mADC    負載：≤500Ω

通訊

協議

MODBUS協議、SWPBUS協議

耐壓

2000V AC  50/60Hz  1分鐘

絕緣強度

Min.100MΩ(at  DC500V)

抗干擾

電快速瞬變脈沖群干擾±2kV

環境溫度

-10~55℃(未結冰狀態)

儲存溫度

-20~60℃(未結冰狀態)

環境濕度

35-85%RH

重量

140g-600g

SWP-GFN

□

□□

-□

□

□

-□□

-□

□

-□

-□

-□

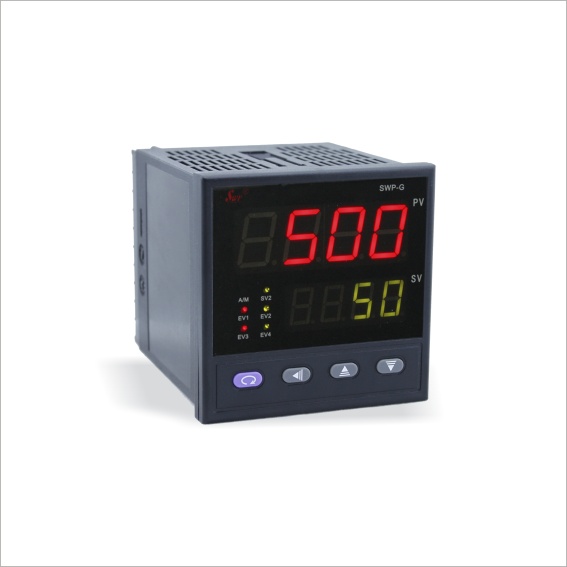

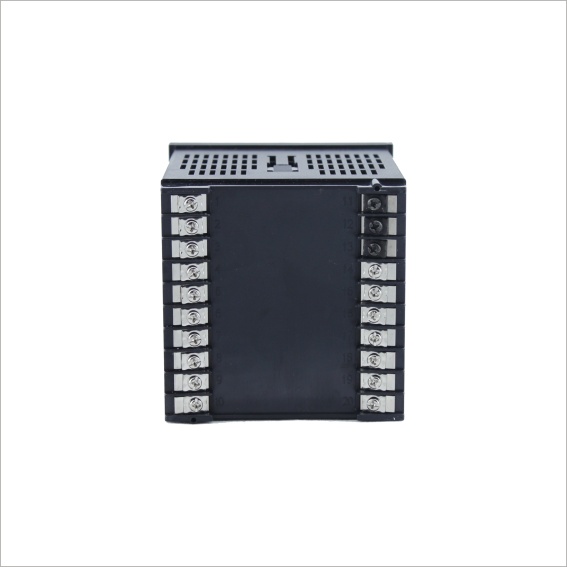

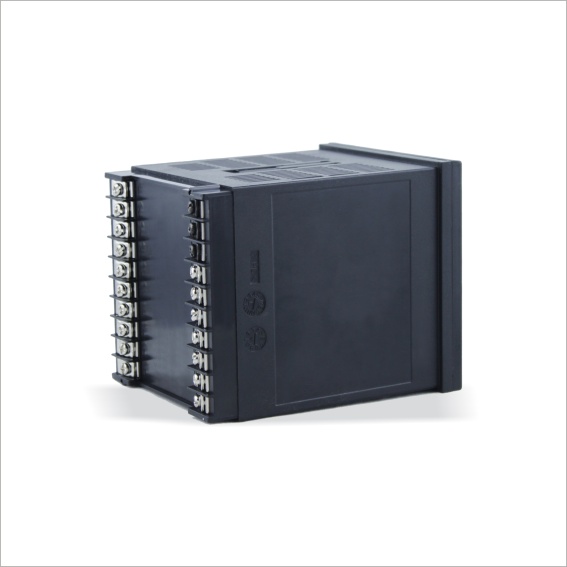

SWP-GFN通用型自整定PID顯示控制器

外形尺寸

1

4

7

8

9

48×48mm*1

96×48mm（橫式），48×96mm（豎式）*2

72×72mm*1

160×80mm（橫式）,80×160mm（豎式）*2

96×96mm *2

控制作用

05

PID自整定控制

通訊方式

-□

參見 “通訊方式”

控制輸出方式

□

參見 “控制輸出方式”

變送輸出方式

□

參見 “變送輸出方式”

輸入類型

-□□

參見“輸入類型”

第一報警方式

-□

參見“報警方式”

第二報警方式

□

參見“報警方式”

饋電輸出

-P

DC24V饋電輸出

供    電

方    式

-W

    -T

DC24V供電

AC85-260V供電（開關電源）（可省略）

外形特征

-X

-S

橫式顯示儀表(可省略)

豎式顯示儀表
