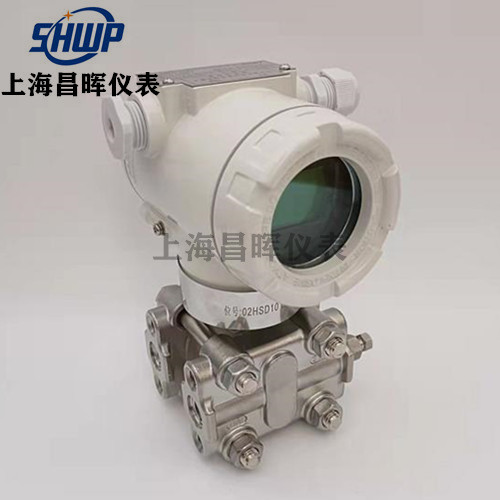

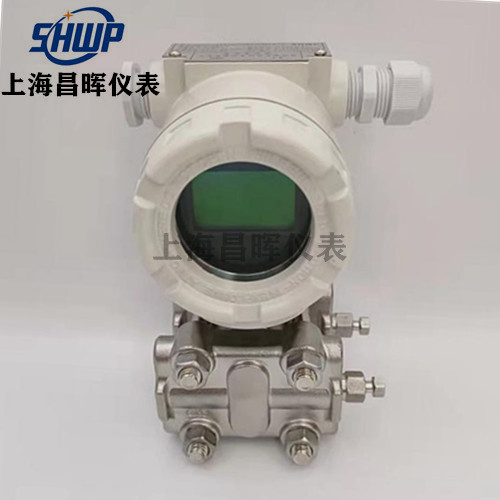

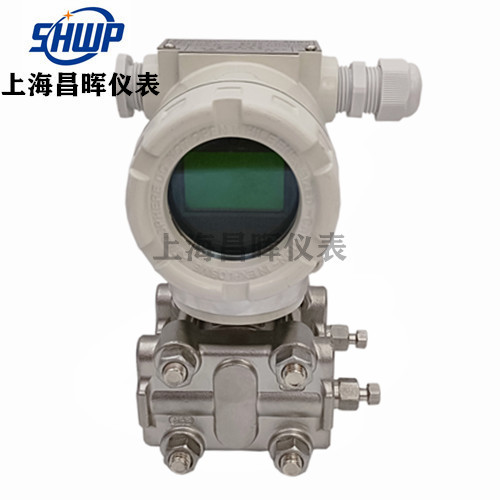

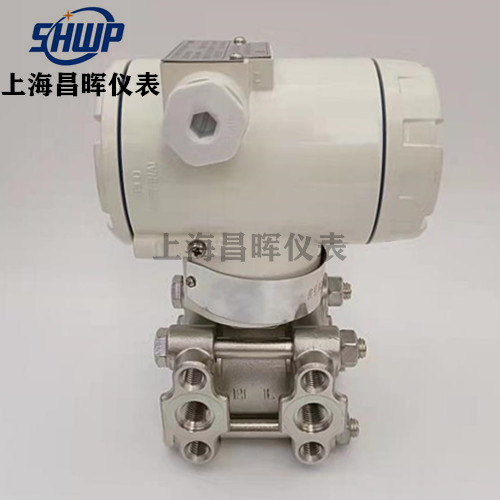

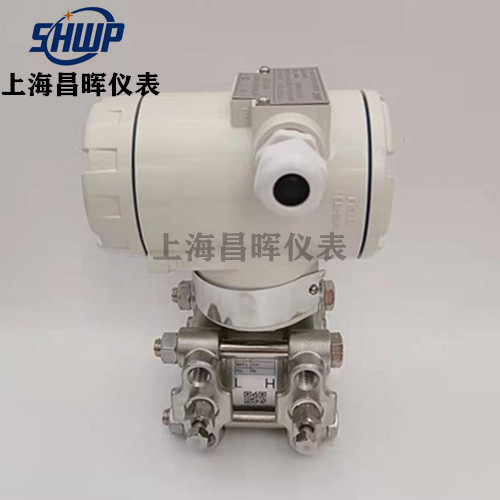

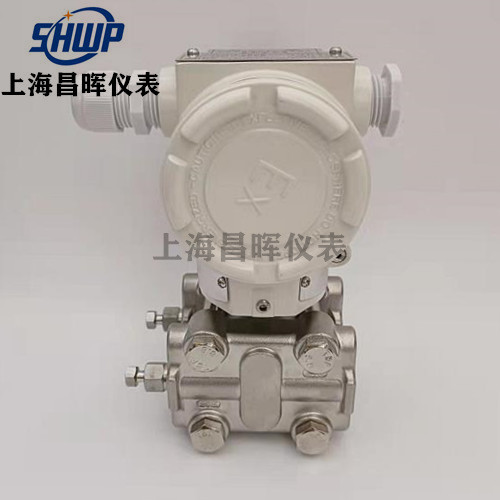

單晶硅差壓變送器

所屬分類: 單晶硅壓力變送器
瀏覽次數:
021-56552272
微信號
專業工程師
一對一服務
產品描述 Product Description


3151系列智能壓力變送器作為一種高精度智能型的現場壓力參數的檢測儀表,可以用來測量各種介質在液體,氣體和蒸汽狀態下的差壓、壓力,液位等參數,與節流裝置配合還可以測量流體的流量參數,并將被測的壓力參數轉換成4-20mA標準電信號輸出,該輸出可作為指示、記錄和各種控制、調節系統的輸入信號,變送器同時采用HART協議傳輸數字信號,具有與手操器或上位機進行通訊的功能,變送器具有輸出參數組態功能,能適應不同用戶的需要。它可以精確地測量小差壓至大差壓、低壓力至高壓力、液位、真空度和比重。DP/GP型壓力/差壓變送器配上遠傳密封裝置后,可避免被測介質直接與變送器的隔離膜片接觸,對不能直接進行測量的介質提供了一種可靠的測量方法。

3151 智能液位變送器有平法蘭、插入式法蘭供用戶選用(見選型編碼表),其尺寸大小為 3 寸和 4 寸,壓力額定值為 150#(工作壓力 1.9MPa)和 300#(工作壓力 5.lMPa)。哈氏合金C 或鉭膜片材料法蘭可使用于腐蝕介質之中。

3151系列智能壓力變送器有較高的穩定性能,具有大致相同的外型和重量。變送器內部配置有差壓/溫度參數復合傳感器,提高了變送器環境溫度影響補償性能,由于該復合傳感器與被測介質直接接觸,所以同時可獲得與傳感器所接觸的介質的溫度信息。

變送器采用專利技術,除了能夠測量、顯示及用數字信號傳輸變送器所測的壓力參數外,還能夠顯示及用數字信號傳輸傳感器本體與被接觸介質的溫度參數,變送器配置的現場數字顯示表可以直接顯示測量壓力值、輸出模擬電流值、被測壓力對應設定量程的百分比值、傳感器本體與其接觸介質的溫度值。

變送器具有出廠數據恢復功能,提高了對現場誤操作造成非正常工作的恢復能力,大大減少了變送器維護工作量。

電路板采用了SMD技術縮小了電子線路板的體積,在變送器殼體上設計了非接觸式就地零點和量程調整和LCD液晶顯示參數組態按扭,便于現場調整零點和量程及設置所需的現場顯示參數,變送器內有獨立的電磁干擾抑制電路,軟件上采用了多重關鍵參數冗余保護措施,軟件抗干擾措施,提高了產品的可靠性。

變送器標準配置有LCD液晶顯示表,采用多參數循環顯示模式工作,也可按需要顯示的單一參數設置成固定顯示模式工作。該變送器具有HART協議遠程通訊功能,在實現差壓(壓力)測量的同時,增加了傳感器本體與被接觸介質的溫度檢測功能,為用戶提供了更多的現場工況信息,有利于用戶提高過程控制的效果。

變送器具有防爆和防塵結構,安裝,使用和調校都方便簡單。接線端子和電子線路板放置在變送器上部的密封電氣腔室中,且彼此相互隔離開。所以現場接線時,放大器仍在密封狀態下工作。變送器具有反極性保護措施,防止由于電源接反而損壞變送器。工作時的容積變化量小于 0.16 毫升,可防止被測介質液柱過大變化,因而可不需為補償容積變化量而增置冷凝器或液位筒。變送器與被測介質接觸部分的零部件,用戶可選用 316 不銹鋼、哈氏合金-C(Hastelloy-C)或鉭等防腐性材料,以適應不同的腐蝕性介質的測量。采用表面貼裝的電子元件和插拔式設計制造的印制電路板,使故障少,維修方便,通用性強,減少了備品備件,降低了維修成本。

本產品外形精巧,重量輕,測壓接口兼容3151普通型智能差壓/壓力變送器,可全系列替代市場上廣泛使用的1151、3051、2088系列模擬式或智能式差壓/壓力變送器使用。
