顯示范圍

0.0000-999999 字

輸入頻率

0-15KHz

測量誤差

頻率±1脈沖或0.1%FS

電源

85-260VAC 50/60Hz 或 24VDC

功率消耗

6VA

顯示類型

7段LED顯示[PV顯示紅色][SV顯示綠色]

設定類型

面板按鍵設定

輸入

[電壓輸入] 輸入阻抗:10kΩ,“H”電平:5-20VDC,“L”電平:0-2VDC

[無源觸點輸入]短路阻抗:最大1kΩ,殘留電壓:最大2VDC,開路阻抗最小100kΩ

輸出

繼電器

250VAC 3A

SSR

24VDC ±3V 30mA Max

SCR

400V/0.5A

電流

0-20mADC,4-20mADC 負載≤500Ω (PV 傳送值)

電壓

0-5VDC,1-5VDC 輸出能力≤250Ω (PV 傳送值)

饋電輸出

DC24V,DC12V,DC5V 30mA Max.

通訊

協議

MODBUS協議,SWPBUS協議

波特率

300-9600bps

接口

RS232，RS485

報警輸出

帶回差報警輸出   ON/OFF 全量程

輸入阻抗

≥10K

耐壓

2000V AC  50/60Hz  1分鐘

抗振動

0.75mm的振幅,頻率為10-55Hz X,Y,Z方向各2小時

絕緣強度

Min.100MΩ(at  500V DC)

抗干擾

模擬方波發生器干擾（脈沖寬度μs）±2kV

記憶保持

約:10年.(使用無電壓半導體記憶型)

環境溫度

-10~55℃(未結冰狀態)

儲存溫度

-20~60℃(未結冰狀態)

環境濕度

35-85%RH

重量

140g-600g

SWP-GFT

□

□□

-□

□

-□

-□

□

-□

-□

-□

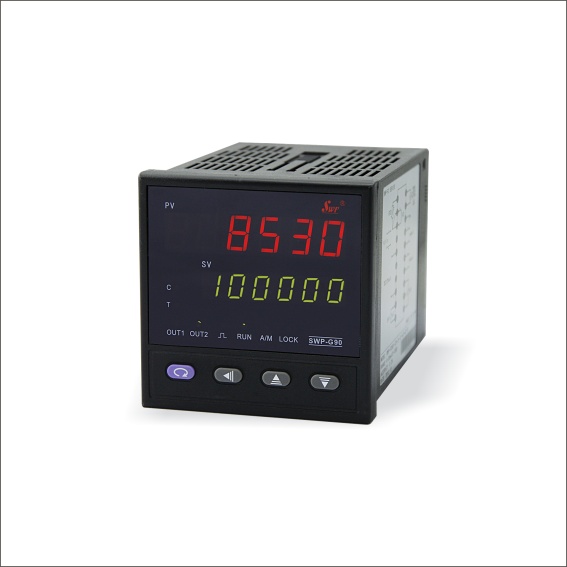

SWP-GFT定時/計時/計數顯示控制器

外形尺寸

4

7

8

9

96×48mm(橫式)

72×72mm

160×80mm(橫式)，80×160mm(豎式)

96×96mm

控制作用

01

03

測量顯示

三位式控制

通訊方式

-□

參見 “通訊方式”

輸出方式

□

參見 “輸出方式”

輸入類型

-□

參見 “輸入類型”

控制方式

-1

-6

-7

繼電器輸出

SCR輸出

SSR輸出

報警方式

N

H

L

無報警（可省略）

上限報警

下限報警

饋電輸出

-P

DC24V饋電輸出

供電方式

                       -W

-T

DC24V供電

AC85~260V供電（開關電源,可省略）

外形特征

-X

-S

橫式顯示儀表（可省略）

豎式顯示儀表

通訊方式

無通訊

RS-232

RS-485

特殊規格

輸出方式

無輸出

繼電器

4~20mA

0~10mA

1~5V

0~5V

SCR輸出

SSR輸出

特殊規格

SOT輸出

C

電平信號輸入

D

開關量輸入/觸點信號（無源）
