功   能

·多種傳感器輸入功能：20種輸入方式

·高精度: ±0.2F.S或±0.3F.S
·多種輸出功能:Relay,SSR,SCR

·通訊功能:RS232,RS485
·變送(PV)輸出:DCV,DCI

·饋電輸出:DC24V，DC12V,DC5V

電   源

85-260VAC  50/60Hz    24VDC

功率消耗

6VA

顯示類型

7段LED顯示 [紅色]  11段LED光柱顯示[紅色]

顯示精度

±0.2%F.S

設定類型

面板按鍵設定

輸入

熱電偶

K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT)

RTD

Cu50,Pt100,Pt100.1

模擬信號

0-5VDC,1-5VDC,0-10mADC,4-20mADC

輸出

繼電器

250VAC 3A

SSR

24VDC ±3V 30mA Max

SCR

400V/0.5A

電流

0-20mADC,4-20mADC 負載≤500Ω (PV 傳送值)

電壓

0-5VDC,1-5VDC 輸出能力≤250Ω (PV 傳送值)

饋電輸出

DC24V,DC12V,DC5V 30mA Max.

通訊

協議

MODBUS協議,SWPBUS協議

波特率

300-9600bps

接口

RS232，RS485，TTL電平（面板）

報警輸出

帶回差報警輸出   ON/OFF 全量程

采樣時間

0.5秒

耐壓

2000V AC  50/60Hz  1分鐘

抗振動

0.75mm的振幅,頻率為10-55Hz X,Y,Z方向各2小時

絕緣強度

Min.100MΩ(at  DC500V)

抗干擾

模擬方波發生器干擾（脈沖寬度μs）±2kV

記憶保持

約:10年.(使用無電壓半導體記憶型)

環境溫度

-10~55℃(未結冰狀態)

儲存溫度

-20~60℃(未結冰狀態)

環境濕度

35-85%RH

重量

140g-600g

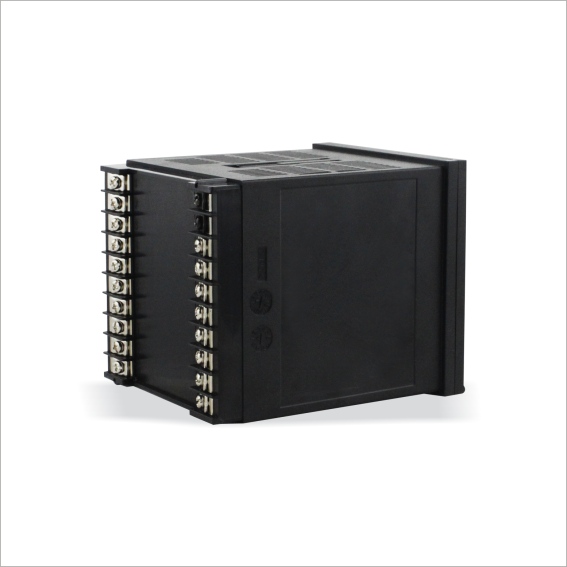

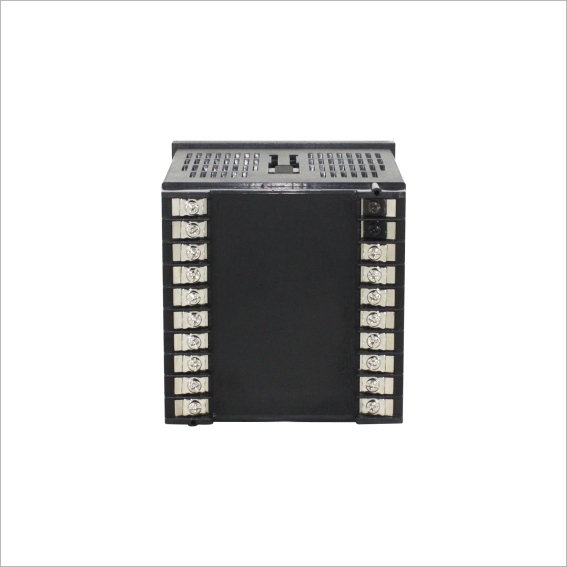

SWP-FC

□

□

-□

-□

/□

/□

/□

/□

-□

-□

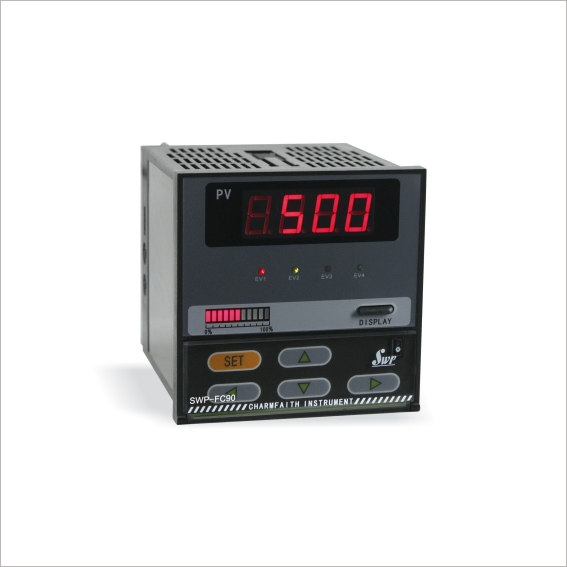

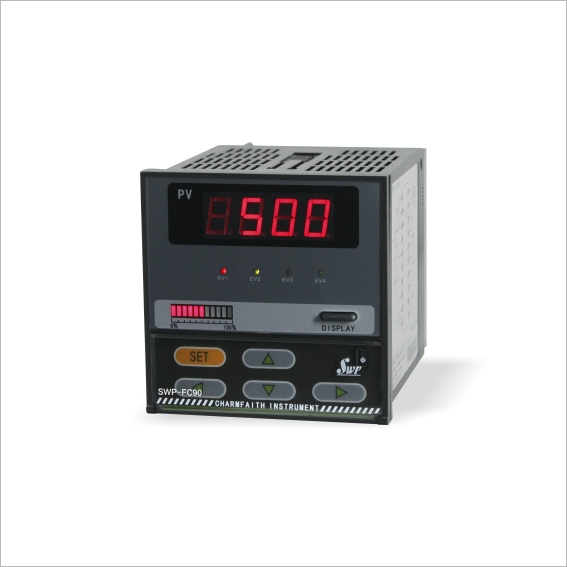

SWP-FC系列單回路數字/光柱顯示控制器

外形尺寸

 1

4

7

8

9

48×48mm

96×48mm（橫式），48×96mm（豎式）

72×72mm

160×80mm（橫式）,80×160mm（豎式）

96×96mm

顯示方式

01

02

03

單回路數字顯示控制器

單回路光柱顯示控制器（11段光柱）

單回路雙屏顯示控制器

輸入類型

-□

參見 “輸入類型表”

擴展功能一

-□

參見 “擴展功能表-擴展功能一”

擴展功能二

/□

參見 “擴展功能表-擴展功能二”

擴展功能三

/□

參見 “擴展功能表-擴展功能三”

擴展功能四

/□

參見 “擴展功能表-擴展功能四”

擴展功能五

/□

參見 “擴展功能表-擴展功能五”

供電方式

  - W

-T

DC24V供電

AC85-260V供電（開關電源）（可省略）

外形特征

-X

-S

橫式顯示儀表（可省略）

豎式顯示儀表

01

B

400~1800℃

09

Pt100.1

-199.9~320.0℃

17

30~350Ω

-1999~9999 d

02

S

0~1600℃

10

Cu50

-50.0~150.0℃

18

特殊規格

用戶待定

03

K

0~1300℃

11

Cu100

-50.0~150.0℃

19

4~20mA開方

-1999~9999 d

04

E

0~1000℃

12

4~20mA

-1999~9999 d

20

0~10mA開方

-1999~9999 d

05

T

-199.9~320.0℃

13

0~10mA

-1999~9999 d

21

1~5V開方

-1999~9999 d

06

J

0~1200℃

14

1~5V

-1999~9999 d

22

0~5V開方

-1999~9999 d

07

WRe3~25

0~2300℃

15

0~5V

-1999~9999 d

23

可切換輸入

08

Pt100

-200~650℃

16

0~20mA

-1999~9999 d

代碼

功能

代碼

功能

代碼

功能

代碼

功能

代碼

   功能

N

無

N

無

N

無

N

無

N

無

J1

常開繼電器

J1

常開繼電器

J1

常開繼電器

J1

常開繼電器^*1

P1

DC24V

饋電30mA^*2

J2

常閉繼電器

J2

常閉繼電器

J2

常閉繼電器

J2

常閉繼電器^*1

P2

DC12V

饋電30mA^*2

J6

SCR輸出

J6

SCR輸出

J6

SCR輸出

J6

SCR輸出^*2

D

特殊規格

J7

SSR輸出

J7

SSR輸出

J7

SSR輸出

J7

SSR輸出^*1

J9

SOT輸出

J9

SOT輸出

J9

SOT輸出

J9

SOT輸出^*2

D

特殊規格

C2

RS232

通訊接口

A2

4-20mA輸出

A2

4-20mA輸出^*2

C3

RS485

通訊接口

A3

0-10mA輸出

A3

0-10mA輸出^*2

D

特殊規格

A4

1-5V輸出

A4

1-5V輸出^*2

A5

0-5V輸出

A5

0-5V輸出^*2

P1

DC24V

饋電30mA

D

特殊規格

P2

DC12V

饋電30mA

D

特殊規格
