規 格 | 說 明 |
功 能 | ·多種傳感器輸入功能：20種輸入方式 ·高精度: ±0.2F.S或±0.3F.S
·多種輸出功能:Relay,SSR,SCR ·通訊功能:RS232,RS485
·變送(PV)輸出:DCV,DCI ·饋電輸出:DC24V，DC12V,DC5V |
電 源 | 85-260VAC 50/60Hz 24VDC |
功率消耗 | 6VA |

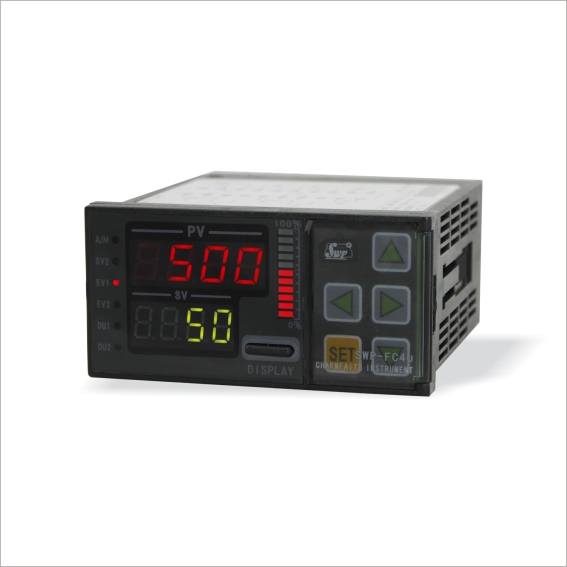

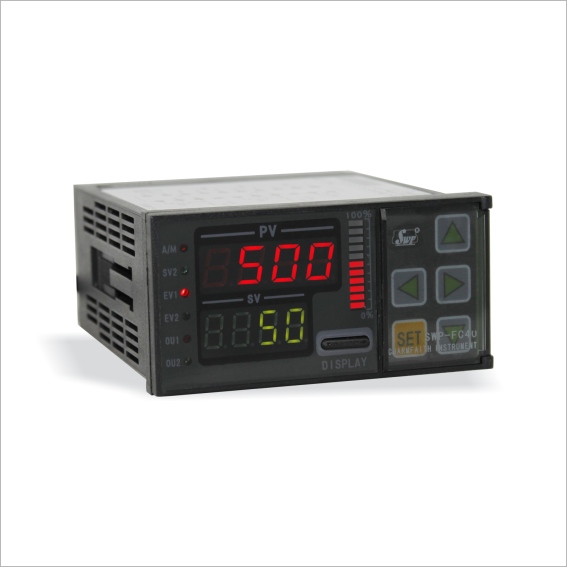

顯示類型 | 7段LED顯示 [PV顯示紅色] [SV顯示綠色] 11段LED光柱顯示[紅色] |
顯示精度 | ±0.2%F.S |
設定類型 | 面板按鍵設定 |
輸入 | 熱電偶 | K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT) |
RTD | Cu50,Pt100,Pt100.1 |
模擬信號 | 0-5VDC,1-5VDC,0-10mADC,4-20mADC |
輸出 | 繼電器 | 250VAC 3A |
SSR | 24VDC ±3V 30mA Max |
SCR | 400V/0.5A |
電流 | 0-20mADC,4-20mADC 負載≤500Ω (PV 傳送值) |
電壓 | 0-5VDC,1-5VDC 輸出能力≤250Ω (PV 傳送值) |
饋電輸出 | DC24V,DC12V,DC5V 30mA Max. |
通訊 | 協議 | MODBUS協議,SWPBUS協議 |
波特率 | 300-9600bps |
接口 | RS232，RS485，TTL電平（面板） |
報警輸出 | 帶回差報警輸出 ON/OFF 全量程 |
采樣時間 | 0.5秒 |
耐壓 | 2000V AC 50/60Hz 1分鐘 |
抗振動 | 0.75mm的振幅,頻率為10-55Hz X,Y,Z方向各2小時 |
絕緣強度 | Min.100MΩ(at DC500V) |
抗干擾 | 電快速瞬變脈沖群干擾±2kV |
記憶保持 | 約:10年.(使用無電壓半導體記憶型) |
環境溫度 | -10~55℃(未結冰狀態) |
儲存溫度 | -20~60℃(未結冰狀態) |
環境濕度 | 35-85%RH |
重量 | 140g-600g |
