功   能

·多種傳感器輸入功能：20種輸入方式

·高精度: ±0.2F.S或±0.3F.S
·多種輸出功能:Relay,SSR,SCR

·通訊功能:RS232,RS485
·變送(PV)輸出:DCV,DCI

·饋電輸出:DC24V，DC12V,DC5V

電   源

85-260VAC  50/60Hz    24VDC

顯示類型

7段LED顯示 [PV顯示紅色] [SV顯示綠色]  11段LED光柱顯示[紅色]

顯示精度

±0.2%F.S

設定類型

面板按鍵設定

輸入

熱電偶

K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT)

RTD

Cu50,Pt100,Pt100.1

模擬信號

0-5VDC,1-5VDC,0-10mADC,4-20mADC

采樣時間

0.5秒

PID

控制輸出

PWM輸出，正反轉控制輸出，電壓/電流輸出

比例帶：0.1-9999%FS 積分時間：0-3600秒 微分時間：0-3600秒

周期：1-200秒     手動預置：0-100%

動作死區：0-100%   正/逆動作：可切換

事件

事件

種類

測量值（PV）、偏差（DEV）、偏差絕對值（|DEV|）、斷線報警（LBA）

輸出

動作

帶回差輸出   ON/OFF全量程

變送輸出

輸出

種類

測量值(PV)、設定值（SV）

輸出

規格

電壓：0-5VDC或1-5VDC 輸出能力≤250Ω

電流：0-20mADC或4-20mADC    負載：≤500Ω

通訊

協議

MODBUS協議、SWPBUS協議

耐壓

2000V AC  50/60Hz  1分鐘

絕緣強度

Min.100MΩ(at  DC500V)

抗干擾

電快速瞬變脈沖群干擾±2kV

環境溫度

-10~55℃(未結冰狀態)

儲存溫度

-20~60℃(未結冰狀態)

環境濕度

35-85%RH

重量

140g-600g

SWP-FC

□

□

-□

-□

/□

/□

/□

/□

-□

-□

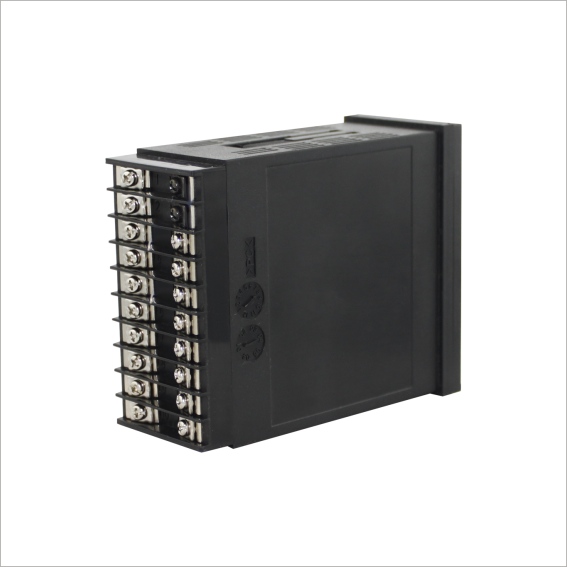

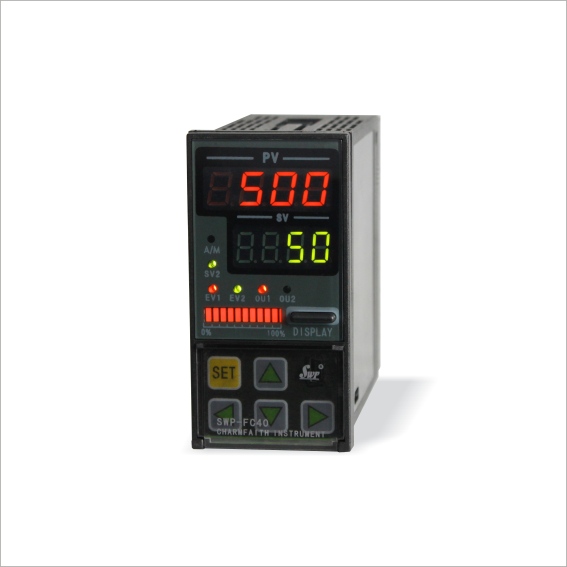

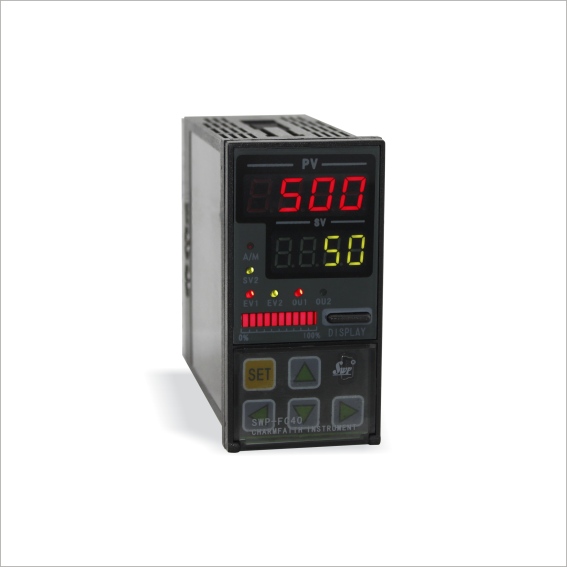

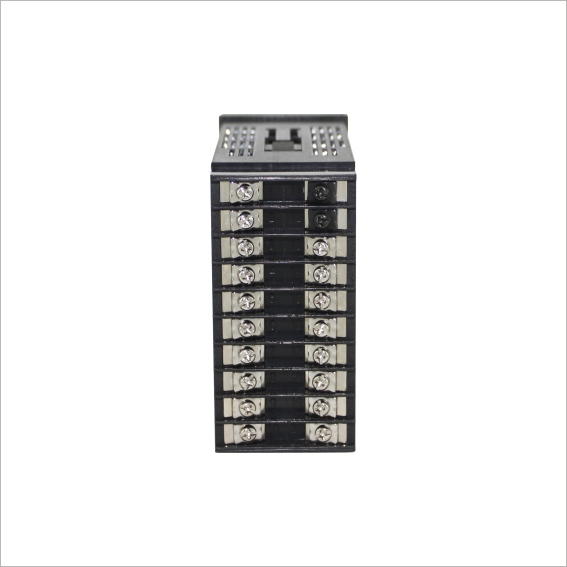

SWP-FC系列人工智能PID調節器

外形尺寸

1

4

7

8

9

48×48mm

96×48mm（橫式），48×96mm（豎式）

72×72mm

160×80mm（橫式）,80×160mm（豎式）

96×96mm

控制方式

50

PID自整定控制儀

輸入類型

-□

參見 “輸入類型表”

擴展功能一

-□

參見 “擴展功能表-擴展功能一”

擴展功能二

/□

參見 “擴展功能表-擴展功能二”

擴展功能三

（控制輸出）

/□

參見 “擴展功能表-擴展功能三”

擴展功能四

/□

參見 “擴展功能表-擴展功能四”

擴展功能五

/□

參見 “擴展功能表-擴展功能五”

供電方式

                                -W

-T

DC24V供電

AC85-260V供電（開關電源）（可省略）

外形特征

-X

-S

橫式顯示儀表（可省略）

豎式顯示儀表

01

B

400~1800℃

09

Pt100.1

-199.9~320.0℃

17

30~350Ω

-1999~9999 d

02

S

0~1600℃

10

Cu50

-50.0~150.0℃

18

特殊規格

用戶待定

03

K

0~1300℃

11

Cu100

-50.0~150.0℃

19

4~20mA開方

-1999~9999 d

04

E

0~1000℃

12

4~20mA

-1999~9999 d

20

0~10mA開方

-1999~9999 d

05

T

-199.9~320.0℃

13

0~10mA

-1999~9999 d

21

1~5V開方

-1999~9999 d

06

J

0~1200℃

14

1~5V

-1999~9999 d

22

0~5V開方

-1999~9999 d

07

WRe3~25

0~2300℃

15

0~5V

-1999~9999 d

23

可切換輸入

08

Pt100

-200~650℃

16

0~20mA

-1999~9999 d

代碼

功能

代碼

功能

代碼

功能

代碼

功能

代碼

功能

N

無

N

無

N

無

N

無

N

無

J1

常開繼電器

J1

常開繼電器

J1

常開繼電器

A2

4-20mA

輸出^*1

P1

DC24V

饋電30mA^*1

J2

常閉繼電器

J2

常閉繼電器

J2

常閉繼電器

A3

0-10mA

輸出^*1

P2

DC12V

饋電30mA^*1

J6

SCR輸出

J6

SCR輸出

J6

SCR輸出

A4

1-5V輸出^*1

D

特殊規格

J7

SSR輸出

J7

SSR輸出

J7

SSR輸出

A5

0-5V輸出^*1

J9

SOT輸出

J9

SOT輸出

J9

SOT輸出

P1

DC24V

饋電30mA^*1

P1

DC24V

饋電30mA

C2

RS232

通訊接口

A2

4-20mA

輸出

P2

DC12V

饋電30mA^*1

P2

DC12V

饋電30mA

C3

RS485

通訊接口

A3

0-10mA

輸出

D

特殊規格

A2

4-20mA

輸出

D

特殊規格

A4

1-5V輸出

A3

0-10mA

輸出

A5

0-5V輸出

A4

1-5V輸出

D

特殊規格

A5

0-5V輸出

D

特殊規格
