防爆標記

[Exia]ⅡC

適應場所

安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區危險場所本安儀表相連。

供電電壓

20～35VDC

電源功耗

（24V供電，20mA輸出時）：

≤1.8W（SWP7047-Ex）

≤2.4W（SWP7035-Ex）

≤3.2W（SWP7036-Ex）

危險區信號

輸入信號：4～20mADC 或 輸入信號：1～5VDC

配電：

電流為20mA時，配電電壓≥16V

配電回路開路時，配電電壓≤26V

正常工作電流≤25mA

安全區信號

輸出電流：4～20mADC

負載電阻：0～800Ω

輸出電壓：1～5VDC

輸出阻抗：<10Ω

輸出負載：≥10KΩ

電源保護

電源反向保護

輸出精度

0.2%F.S

溫度漂移

0.01%F.S/℃

儀表結構

尼龍塑殼結構

重量

約150g

適用現場設備

二線制、三線制變送器、電流源信號

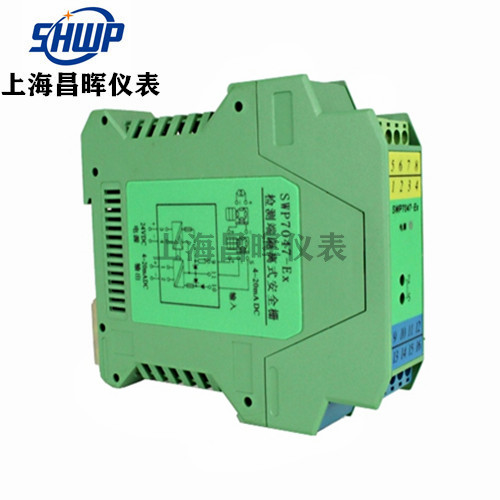

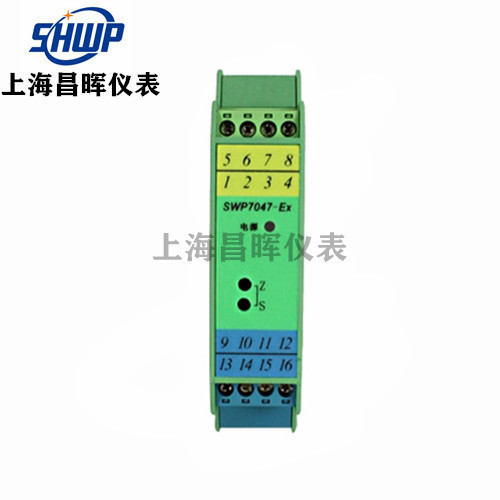

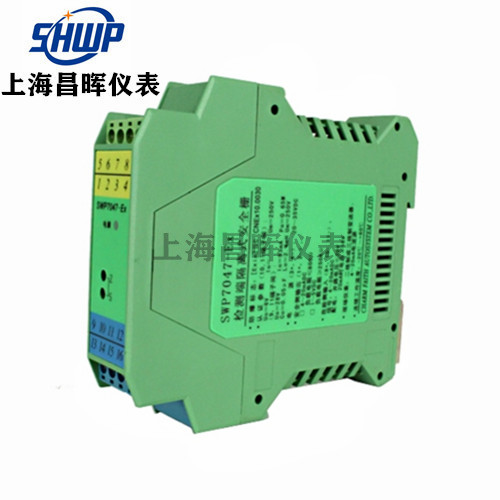

SWP7047-Ex

/□

一進一出

4～20mA輸入

(危險區)

SWP7035-Ex

/□

/□

一進二出

SWP7036-Ex

/□

/□

二進二出

SWP7048-Ex

/□

一進一出

1～5 V輸入

(危險區)

SWP7148-Ex

/□

/□

一進二出

SWP7049-Ex

/□

/□

二進二出

通道1輸出類型

/I

通道1：4～20mA輸出(安全區)

/V

通道1：1～5 V 輸出(安全區)

通道2輸出類型

/I

通道2：4～20mA輸出(安全區)

/V

通道2：1～5 V 輸出(安全區)
