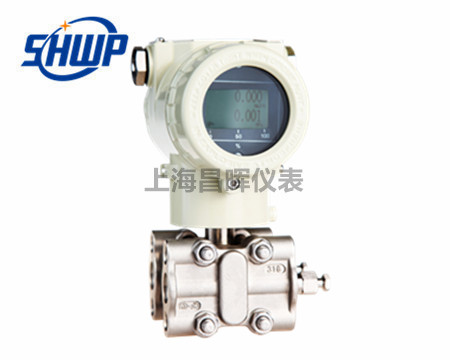

昌暉-DP/DR差壓/微差壓變送器

所屬分類: 單晶硅壓力變送器
瀏覽次數:
021-56552272
微信號
專業工程師
一對一服務
產品描述 Product Description


產品概述

智能型壓力/差壓變送器是我公司借鑒國外先進經驗,應用全隔離電路技術研發設計的帶HART通信協議的全隔離智能現場測量?jī)x表。變送器由于采用了全隔離電路技術設計,對供電電源盒傳感器信號進行隔離處理,大大提高了整機的穩定性和抗干擾能力。

   變送器除了具有以往智能變送器的調整零位、量程和零壓力微調的三個基本功能按鍵外,還設計了通過顯示器上F1、F2和F3三個按鍵組合使用,具有在線無源遷移(不需要加壓力即可設置測量范圍,修改零位和滿位的壓力值)、設定顯示工程量單位、線性、開方轉換、設置阻尼時間和固定電流輸出等功能。變送器還具有參數資料備份與恢復功能。當數據資料被損壞時,可通過三個按鍵在線恢復被損壞的數據資料,并可以即時備份修改后的數據資料。

   變送器的按鍵功能均可由通信軟件或我公司生產的手操器實現


產品特點

◇精度高:0.5%、0.1%F.S

◇量程、零點外部連續可調,量程比100:1

◇正遷移可達500%、負遷移可達600%

◇穩定性能好,穩定性:0.25%60個月

◇接觸膜片材料可選;抵押澆鑄鋁合金殼體

◇小型化(2.4kg)全不銹鋼法蘭,易于安裝

◇過程連接于其它產品兼容,實現***佳測量

◇標準4-20mA,帶有HART協議

應用場合

廣泛應用于具有極端化學和機械負載的工業領域以及高電磁輻射場合。


性能參數

使用范圍:液體、氣體和蒸汽。

信號輸出:兩線制4~20mA隔離直流信號疊加HART數字信號輸出,可選擇線性或方輸出***大輸出電流不超過22mA.

供電電源:直流12~45V;HART通信時,供

電電壓范圍為:15.5~45VDC;一般工作電壓24VDC.

負載范圍:HART通信時,電源回路中的電阻≥250歐,電源電壓≥15.5伏。

通信距離:連接導線線徑大于0.6mm,通信距離大約1500米。

顯示器:智能LCD液晶背光5位半數字顯示;零位和量程遷移:測量范圍的下限不低于大測量范圍的下限值,上限不超過***大測量范圍的上限值,即工作量程不超過傳感器的極限值,零位和量程可設置在4-~mA的任何對應點。

零壓力微調:用F3按鍵或編碼電位器旋鈕,修正變送器安裝位置變動或零位漂移所產生的誤差,把變送器的所受的壓力調整為零壓力值。

阻尼值:電子阻尼可調范圍0~32秒。

故障報警:自診斷程序檢測出故障時,模擬輸出高于20.8mA或低于3.9mA。

溫宿補償:計算機采集溫度數據送入變送器進行溫度補償。

溫度指示:指示變送器工作的現場環境溫度值。

工作溫度:電子線路:-40~+85℃,帶LCD液晶顯示器時:-30~+80℃:

敏感元件(充硅油):-40~+104℃

敏感元件(充惰性油):-18~+71℃

安全防護:AND電路保護設計,抗靜電沖擊、浪涌電流,過載保護功能強大。
