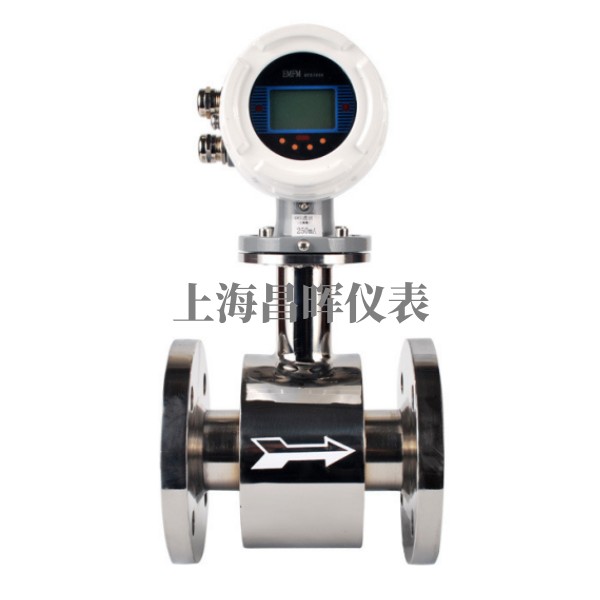

產品概述

電磁流量計是我公司基于法拉第電磁感應原理開發的新一代全智能型流量計。當導電流在磁場

中運動時，將感應生成一個感應電動勢，感應電動勢與流體流速成正比。應用中，電磁流量轉換器提供一特

定激勵電流至傳感器，通過傳感器的一對線圈產生磁場，感應電動勢被安裝在導管直徑相對兩側的電極測量

出來信號電壓，此信號電壓被放大和轉換為模擬信號和數字信號，并根據管道直徑計算出流體流量。

 產品有傳感器和轉換器兩部分組成，可分別組成一體式和分體式流量計。其中具有防爆性能的儀表可用

于規定的防爆場所。傳感器與管道連接方式有法蘭連接、卡裝式連接和對焊連接。有7種電極材料和5種襯里

可供選用。

 電磁流量計不僅可以測量導電液體的體積流量外，還可用于測量強酸強堿等腐蝕性液體和泥漿、礦漿、

紙漿等均勻的液固兩相懸浮液體的體積測量。廣泛應用于石油、化工、冶金、輕紡、制藥、食品飲料、造紙、

電力、城市給排水及環保等領域。

主要技術參數

電磁流量計的安裝形式：

(1)一 體 型 ： 傳感器和轉換器安裝在一起。

(2)分 體 型 ： 傳感器和轉換器分開單獨安裝（帶5M標配電纜）。

傳感器參數

(1)配套口徑 ： DN10-DN3500

(2)工作壓力 ： DN10-DN150 4.0MPa DN200-DN1000 1.0Mpa,1.6MPa DN1100-DN2000 0.6Mpa DN2200-DN3500 0.25MPa

(3)工作溫度 ： 一體型≤120℃ 分體型≤180℃

(4)防護等級 ： IP65、IP67

(5)電極材料 ： 電極材料根據被測介質選定，有316不銹鋼、哈氏合金B(yǎng)、 哈氏合金C、鉭、 鈦、鉑金、碳化鎢等（我司提供技術選型）

(6)襯里材料 ： 氯丁橡膠CR、聚四氟乙烯F4（PTFE）、聚全氟乙丙烯F46（FEP） 聚氨酯橡膠PU、特氟?。≒FA）等（我司提供技術選型）

(7)外 殼 ： 碳鋼/不銹鋼（可選）

(8)準度等級 ： 0.5級

(9)重 復 性 ： 0.15%、0.25%

(10)測量流體： 導電流體

(11)電 導 率： ≥5μS/cm

(12)流速范圍： 0.3～12m/s

(13)輸出信號： 脈沖輸出/4～20mA/RS485/MODBUS/HART

(14)顯 示： 可以顯示瞬時流量、累計流量、有多種流量單位供選擇

(15)供電電源： 220VAC或者24VDC或鋰電池供電(可選）
