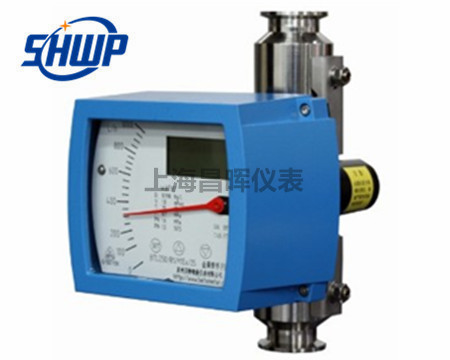

產品簡介
LZ系列金屬管浮子流量計是一種具有較高技術含量的產品。特別在管道流量很小的場合，具有良好的使用前景。目前，金屬管浮子流量計主要用于石油化工、冶金、電力、醫藥、食品加工等行業的液體、氣體以及蒸汽的流量測量和自動控制系統中。
原理是錐形浮子在帶導向的測量管基準孔板中運動，兩者間的環際面積與流量有對應關系，浮子的位置由磁鋼傳遞給指示器，就地顯示流量。也可以配套安裝磁電轉換器，實現電遠傳、指示器的顯示與浮子運動完全相對應。
工作原理
遠傳金屬轉子流量計的轉子材料可用不銹鋼、鋁、青銅等制成
遠傳金屬轉子流量計采用可變面積式測量原理，適用于測量液體，氣體。全金屬結構，有指示型、電遠傳型、耐腐型、高壓型、夾套型、防爆型。具有0-10mA，4-20mA的標準模擬量信號輸出和現場指示。累積，數字通訊，現場修改測量參數，不同的供電方式功能，帶有磁性過濾器和特殊規格品種。廣泛應用于，石油、化工、發電、制藥、食品、水處理等。復雜，惡劣環境條件，及各種介質條件的流量測量過程中。
產品特點
應用范圍廣 / metal structure design 防爆型金屬轉子流量計堅固簡潔、使用壽命長，廣泛用于石油、化工、冶金、電力、醫藥、食品、造紙等行業液體、氣體、蒸汽介質的測量與過程控制。
一核心元件 / Case structure design BR-100防爆型金屬轉子流量計的指示器采用國外信號采集處理芯片，模塊化設計，無任何傳動機構變送器，無磁滯后
二全金屬結構 / Conical measuring tube 堅固的金屬結構，使用穩定
三液晶顯示屏 / connection methods 雙行液晶顯示，同時顯示瞬時和累計流量，直觀更清晰
四精密工藝 / Material optional 好品質不怕拆精致工藝我們比您更關心品質
五選材 / Magnetic coupling system 產品材質優良，使用壽命更長
技術參數
測量范圍 | 水 (20℃) 16～150000 l/h
空氣（0.1013MPa 20℃） 0.5～4000 m3/h | 液晶顯示 | 瞬時流量顯示數值范圍:0.000～99999
累積流量顯示數值范圍:0.00～99999999 |
夾套壓力等級 | 1.6MPa | 電氣接口 | M20×1.5、PG11、1/2”NPT或用戶提供規格 |
介質溫度 | 標準型 -80℃～+220℃ | 整體高度 | 標準型:250mm(其他安裝方式見相關表格) |
高溫型 | 300℃ | 防護等級 | IP65/IP67 |
內襯FEP型 | ≤85℃ | 防爆標志 | 本安型：ExiaIICT3～6
隔爆型：ExdIICT4～6 |
環境溫度 | -40℃～+120℃ (無液晶顯示遠傳型≤85℃) (帶液晶顯示遠傳型≤70℃) | 介質粘度 | DN15： ≤5mPa.s
≤30mPa.s)
DN25： ≤250mPa.s
DN50～DN150：≤300mPa.s |
量程比 | 10:1（特殊型20：1） | 輸出 | 標準信號:二線制4～20mA(可帶HART通訊)
標準信號:三線制0～10mA
報警信號:1、兩路繼電器輸出(極限值125VAC/0.25A)
2、一路或兩路接近開關（開關要求根據客戶要求）
脈沖信號輸出：0-1KHz隔離輸出（輸出電平Vpp>4.5V) |
精度等級 | 2.5（特殊型1.5%或 1.0%） | 供電 | 標準型:24VDC±20%
交流型:220VAC(85～265VAC)(需定制)
電池型:3.7@4.4-5.2AH鋰電池，根據不同使用情況，每組可用（3～12個月），兩組替換使用。 |
工作壓力 | DN15～DN50 PN16MPa （特殊型25MPa）
DN80～DN150 PN10MPa （特殊型16MPa） | 連接方式 | 標準型：HG20592法蘭
特殊型：用戶提供法蘭標準
螺紋連接型：用戶指定 |
使用方法（安裝）
衛生型金屬管轉子流量計安裝需要完成12個步驟。
1、清理安裝流量計之前一定要將管道內的焊渣、雜物清理干凈；
2、校正流量計的直立部分垂直于地面安裝傾斜度不得超過5°.否則會影響測量準確度.。
3、位置為了確保流量計的測量準確性，應在流量計的進口端增加不少于10xDN的直管段,出口端不少于5×DN的直管段，測量時調節控制閥安裝在流量計的下游。
4、型號若被測介質為大的脈動流或兩相流，應在流量計的上游安裝緩沖器來或減弱脈動，保證介質的流動是單相穩定的，同時，建議流量計使用阻尼型的。
5、測介質 測介質較臟或含有導磁顆粒時，建議在流量計的上游安裝過濾器或磁過濾器。
6、支撐流量計的安裝應能適當支撐管道的振動或減少流量計的軸向負荷，否則應增加固定流量計的支撐。
7、維護為了便于流量計的保養維修，磁過濾器的清洗以及用戶管路的定期維護保養，建議使用如圖所示妁旁路管道。
8、穩定當流量計用于氣體測量時,應保證管道內的工作壓力不少于5倍流量計的壓力損失,使流量計能夠穩定正常動作。
9、接線對電遠傳及帶報警限位開關的流量計在使用前，打開儀表蓋，按接線圖正確接線。
10、阻動件按儀表指示器中的警示牌，取出運輸中防止浮子振動的阻動件，復原后再使用儀表。
11、開啟流量計若開啟流量計時，由于管道內沒有壓力或系統還未達到儀表正常使用的工作壓力，緩慢開啟控制閥，直到系統正常，儀表方可使用，否則容易造成指針跳動或浮子的突然撞擊而損壞的瑰象。
12、用戶使用 用戶使用時，若被測流體的密度與水不同對，或被測氣體的參數和工作狀態與制造廠家規定不同時應對流量計示值讀數進行換算，換算方法見附錄。

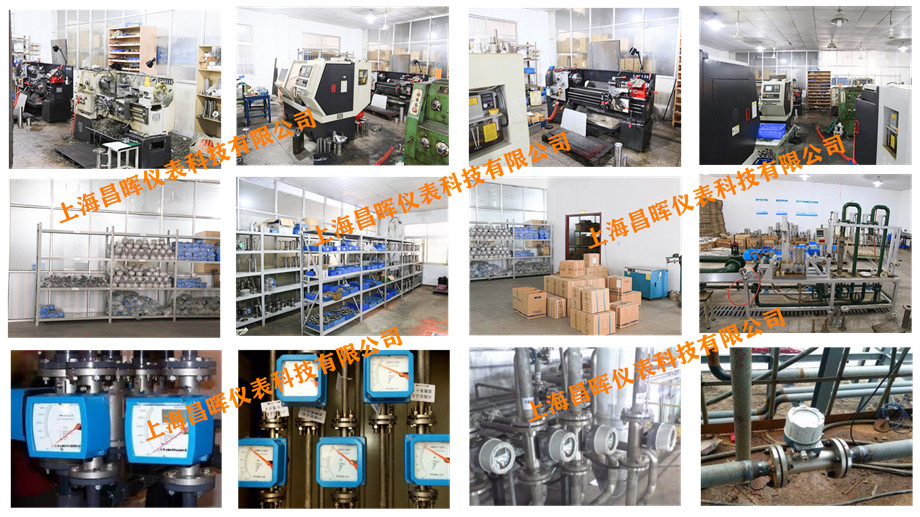

廠家實力
公司生產加工設備齊全，電子車間擁有一條現代化SMT流水線，擁有完善的電子設計、開發實驗室。機械車間擁有多臺精密數控車床、普通車床、加工、全自動環縫焊機、鉆床等設備，標定車間擁有兩條液體標定測試線，一條中小流量氣體標定測試線，保證每臺產品均經實際標定、校驗，以確保產品品質。
