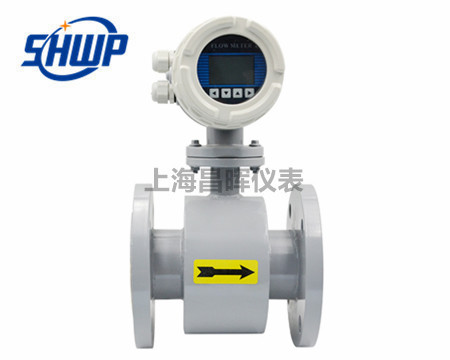

產品概述

電磁流量計是我公司基于法拉第電磁感應原理開發(fā)的新一代全智能型流量計。當導電流在磁場

中運動時，將感應生成一個感應電動勢，感應電動勢與流體流速成正比。應用中，電磁流量轉換器提供一特

定激勵電流至傳感器，通過傳感器的一對線圈產生磁場，感應電動勢被安裝在導管直徑相對兩側的電極測量

出來信號電壓，此信號電壓被放大和轉換為模擬信號和數字信號，并根據管道直徑計算出流體流量。

 產品有傳感器和轉換器兩部分組成，可分別組成一體式和分體式流量計。其中具有防爆性能的儀表可用

于規(guī)定的防爆場所。傳感器與管道連接方式有法蘭連接、卡裝式連接和對焊連接。有7種電極材料和5種襯里

可供選用。

 電磁流量計不僅可以測量導電液體的體積流量外，還可用于測量強酸強堿等腐蝕性液體和泥漿、礦漿、

紙漿等均勻的液固兩相懸浮液體的體積測量。廣泛應用于石油、化工、冶金、輕紡、制藥、食品飲料、造紙、

電力、城市給排水及環(huán)保等領域。

主要技術參數

電磁流量計的安裝形式：

(1)一 體 型 ： 傳感器和轉換器安裝在一起。

(2)分 體 型 ： 傳感器和轉換器分開單獨安裝（帶5M標配電纜）。

傳感器參數

(1)配套口徑 ： DN10-DN3500

(2)工作壓力 ： DN10-DN150 4.0MPa DN200-DN1000 1.0Mpa,1.6MPa DN1100-DN2000 0.6Mpa DN2200-DN3500 0.25MPa

(3)工作溫度 ： 一體型≤120℃ 分體型≤180℃

(4)防護等級 ： IP65、IP67

(5)電極材料 ： 電極材料根據被測介質選定，有316不銹鋼、哈氏合金B(yǎng)、 哈氏合金C、鉭、 鈦、鉑金、碳化鎢等（我司提供技術選型）

(6)襯里材料 ： 氯丁橡膠CR、聚四氟乙烯F4（PTFE）、聚全氟乙丙烯F46（FEP） 聚氨酯橡膠PU、特氟?。≒FA）等（我司提供技術選型）

(7)外 殼 ： 碳鋼/不銹鋼（可選）

(8)準度等級 ： 0.5級

(9)重 復 性 ： 0.15%、0.25%

(10)測量流體： 導電流體

(11)電 導 率： ≥5μS/cm

(12)流速范圍： 0.3～12m/s

(13)輸出信號： 脈沖輸出/4～20mA/RS485/MODBUS/HART

(14)顯 示： 可以顯示瞬時流量、累計流量、有多種流量單位供選擇

(15)供電電源： 220VAC或者24VDC或鋰電池供電(可選）
