規 格 | 說 明 |
輸 入 | 模 擬 量 | 熱電偶 | B、S、K、E、T、J、W |
RTD | PT100、CU50 |
電壓 | DC 0-5V， DC 1-5V， DC 0-100mV， DC 0-20mV |
電流 | DC 0-10mA，DC 4-20mA |
脈沖量 | 矩形/正弦/三角 幅度≥ 4V 頻率 0-15KHz |
輸 出 | 模 擬 量 | 電流 | 0-10mA (負載≤750 Ω) 4-20mA (負載≤500 Ω) |
電壓 | 0-5V (負載≥250 kΩ) 1-5V (負載≥250 kΩ) |
開 關 量 | SSR | 5V/0.05A |
SCR | 40V/0.5A |
繼電器 | AC 220V/3A或DC 24V/5A (阻性負載) |
饋 電 | DC 24V / 60mA |
通 訊 | 波特率 | 1200-115200pbs |
接口 | RS232，RS485，帶高速光電隔離 |
協議 | MODBUS-RTU， SR-BUS(SWP儀表通訊協議) |
精 度 | 0.5%FS±1字 或 0.2%FS±1字 |
小信號切除 | 0-25.5%FS |
測量范圍 | -1999~99999字 |
采樣周期 | 0.25秒 |
記錄間隔 | 1秒-4分鐘之間以秒為單位共240檔可供選擇 |
參數設定 | 多語言菜單提示，通過按鍵或上位機通訊口設定 |
控制方式 | 可選擇帶回差的ON/OFF繼電器觸點輸出(AC220V/3A) |
打印功能 | 可外接帶串口輸出的40字符/行或16字符/行的面板式、臺式微型打印機，打印歷史數據或曲線。 |

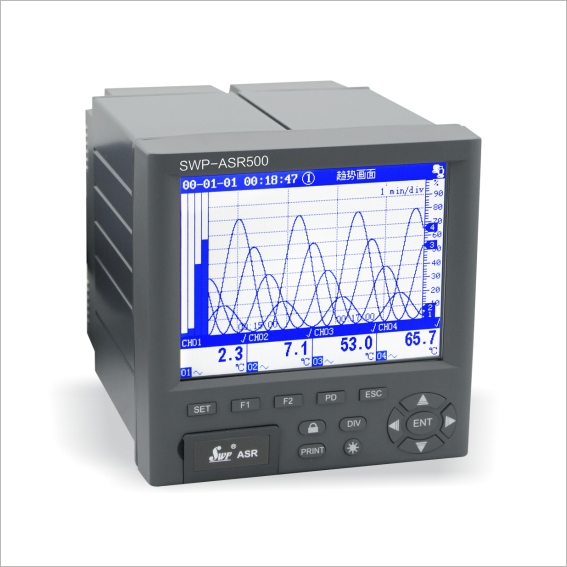

顯示方式 | 5.6寸LED背光大屏幕藍白液晶(320×234點陣)圖形顯示 |
報警功能 | 每個通道最多可以設定4個報警點，每個報警點可選擇上限、下限、變化率上限、變化率下限、偏差值下限和偏差值上限報警等6種報警方式，可設置延時報警時間、報警回差、繼電器聯鎖輸出、蜂鳴器輸出，還可設置外接報警音響觸點功能，儀表保存最新的2000條報警信息。 |
保護方式 | 設定參數、記錄數據斷電保存10年以上，內置電源檢測電路，掉電時數據預先保存 |
語 言 | 中文(簡、繁體)、英文，內置GB2312二級漢字庫，包含6500個16*16和12*12點陣簡、繁體漢字 |
使用 環境 | 環境溫度 | -15 ℃-60 ℃ |
相對濕度 | ≤ 85%RH 、避免強腐蝕性氣體 |
電源電壓 | 90VAC-260VAC (50-60Hz) |

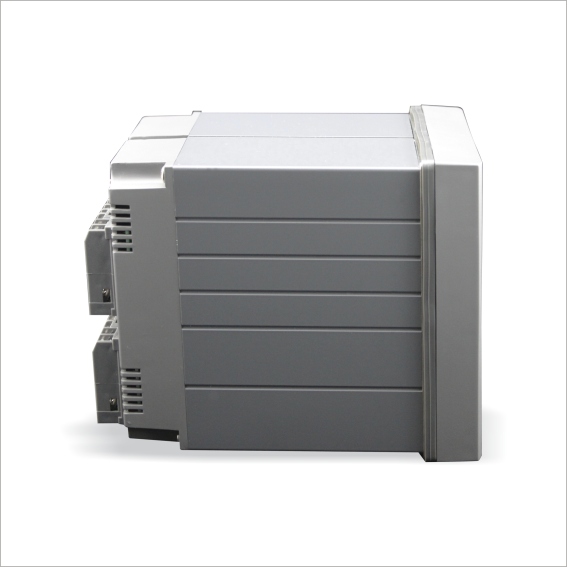

安 裝 | 儀表尺寸 | 144×144×190 mm |
開孔尺寸 | 138+1 ×138+1 mm |
安裝方式 | 卡條式固定架 |
功 耗 | ≤ 20W |
重 量 | 約2.1kg |
