產品概述

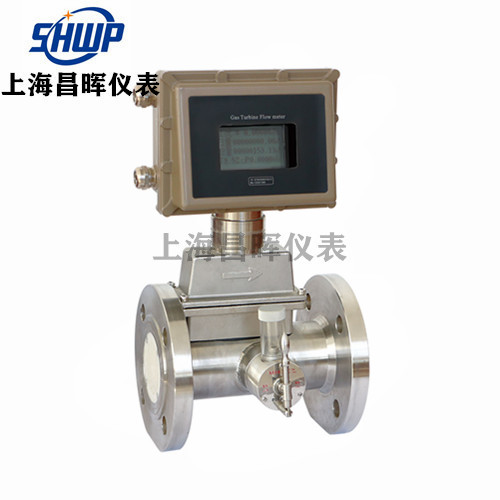

LWQ型氣體渦輪流量計是我公司總結多年的經驗研制，并采用多項創新技術而開發成功的新一代產品，主要性能指標達到先進水平，可替代同類進口產品。產品直接測量氣體的工況體積流量和總量，可通過配置體積修正儀，測量氣體的溫度、壓力、標況體積流量和總量，是城市燃?xì)赓Q(mào)易計量及工業氣體計量和檢測的高性能儀表。
產品特點
■ 集微處理器、溫度傳感器、壓力傳感器于一體，直接測量被測介質的流量、溫度和壓力，并自動進行流量的溫壓補償和壓縮因子修正運算。
■ 采用低功耗設計，可用鋰電池供電，電池可連續使用2年以上；同時也可外接電源。
■ 儀表具有脈沖信號輸出、4-20mA模擬信號輸出、RS485（MODBUS-RTU 協議）通訊輸出；同時還有IC卡信號輸出，可與IC卡預付費系統配套使用，便于貿易結算。
■ 專用液晶顯示屏（帶背光），讀數直觀方便，可同時顯示標況瞬時流量、工況瞬時流量、標況累積流量以及測量介質的溫度、壓力等參數。
■ 具有實時數據存儲功能，可防止儀表突然掉電時數據丟失，在停電狀態下，內部數據可長期性保存。
■ 可靠的電磁兼容設計，抗干擾性能好，可靠性高，滿足JJG1037-2008標準的電磁兼容實驗要求。
■ 采用進口儀表專用精密軸承，耐磨性好，穩定程度高；同時提高了儀表的下限靈敏度，低始動流量。
技術參數
執行標準 | 封閉管道中氣體流量的測量—渦輪流量計（GB/T18940-2003） |
公稱通徑 | DN25、DN40、DN50、DN80、DN100、DN150、DN200、DN250、DN300、DN350、DN400 |
連接方式 | 法蘭連接型、螺紋連接型 |
準確度等級 | 1.5、1.0 |
量程比 | 1:10~1:30 |
工作電源 | 表體：304不銹鋼或鑄鋁 |
葉輪：鋁合金 |
轉換器：鑄鋁 |
使用條件 | 環境溫度:-30～+60℃；相對濕度:5%～90%；介質溫度:-20～+80℃；大氣壓力:86kPa～106kPa |
防護等級 | IP65 |
工作電源 | A．外電源：+24VDC±15%,紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 |
B．內電源：1組3.6V10AH鋰電池 |
信號輸出 | 脈沖信號 、4-20mA電流信號 、控制信號 |
通訊輸出 | RS485通訊 等 |
實時記錄 | 日記錄、定時間間隔記錄 |
信號接口 | 內螺紋M20×1.5或其他 |
防爆等級 | ExdIICT6Gb |
流量范圍
公稱通徑
DN(mm) | 型號規格 | 量程范圍
(m3/h) | 始動流量
(m3/h) | 耐壓等級
(MPa) | 最大壓損*2
（kPa） | 安裝方式 |
|
重量 |
25 | S | 4-40 | ≤1.3 | 1.6
2.5
4.0
6.3 | 1.5 | 法蘭
螺紋* | 10 |
40 | S | 6-65 | ≤1.3 | 1.5 | 12 |
50 | S1 | 7-70 | ≤1.3 | 0.5 | 15 |
S2 | 10-100 | ≤1.6 | 1.0 | 15 |
S3 | 16-160 | ≤2.4 | 1.0 | 15 |
65 | S | 15-200 | ≤2.4 | 1.0 | 16 |
80 | S1 | 13-250 | ≤3.0 | 2.5 | 法蘭 | 16 |
S2 | 20-400 | ≤5.0 | 1.0 | 16 |
100 | S1 | 20-400 | ≤4.2 | 1.5 | 24 |
S2 | 32-650 | ≤6.7 | 1.0 | 24 |
125 | S | 40-800 | ≤7.8 | 1.0 | 24 |
S1 | 32-650 | ≤10.0 | 1.3 | 22 |
150 | S2 | 50-1000 | ≤11.0 | 2.0 | 45 |
S3 | 80-1600 | ≤12.0 | 0.5 | 45 |
200 | S1 | 80-1600 | ≤16.0 | 1.0 | 62 |
S2 | 130-2500 | ≤20.0 | 0.5 | 62 |
250 | S1 | 130-2500 | ≤22.0 | 1.5 | 80 |
S2 | 200-4000 | ≤25.0 | 1.5 | 80 |
300 | S | 320-6500 | ≤35.0 | 1.0 | 87 |
350 | S | 400-8000 | ≤40.0 | 1.5 | 105 |
400 | S | 650-13000 | ≤55.0 | 2.0 | 125 |
