輸入

信號

模擬量

熱電偶：標準熱電偶——K、E、B、S、J、T、We等

電阻：標準熱電阻——Pt100、Pt100.1、Cu50、Cu100 遠傳壓力電阻等

電流：0-10mA、4-20mA、0-20mA等——輸入阻抗≤250Ω

電壓：0-5V、1-5V、mV等——輸入阻抗≥250KΩ

輸出

信號

模擬量輸出

DC 0-10mA（負載電阻≤750Ω） DC 4-20mA（負載電阻≤500Ω）

DC 0-5V（負載電阻≥250KΩ） DC 1-5V（負載電阻≥250KΩ）

開關量輸出

繼電器輸出——帶回差，觸點：AC 220V/3A DC 24V/6A（阻性負載）

通訊輸出

接口方式——標準串行雙向通訊接口 RS-485 RS-232 RS-422等

波特率——300bps-19.2kbps 儀表內部自由設定

饋電輸出

DC 24V 負載≤30mA

測量精度

測量顯示精度：±0.2%FS±1字或0.5%FS±1字

頻率轉換精度

±1脈沖（LMS） 一般優于0.2%

測量范圍

-1999——99999字

分辨率

±1字

顯示方式

帶背光大屏幕LCD圖形顯示器

控制/報警

帶回差上限、下限輸出（用戶可自由設定）

參數設定

·中文菜單提示               ·面板輕觸式按鍵設定

·參數設定值斷電后永久保存   ·參數設定值密碼鎖定

保護方式

斷電后累積值保持時間大于五年

電源欠壓自動復位     工作異常自動復位（Watch Dog）

環境溫度

0-50℃

相對濕度

≤85RH   避免強腐蝕氣體

供電電壓

常規型 AC220V+10-15%（50Hz±2Hz）

特殊型 AC85-260V——開關電源 DC24V ±2V——開關電源

功耗

≤6W

控制輸出方式

PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出，220V/3A可控硅輸出，固態繼電器觸發信號輸出

設定/顯示精度

±0.5%FS±1位數max。設定值與顯示值匹配，無相對誤差

比例范圍

0.0%-100.0%（單位：0.1%）

積分（復位）時間

0-9,999s（單位：1s）

微分（比率）時間

0-9,999s（單位：1s）

控制周期

1-250s（單位：1s）

采樣周期

0.5s

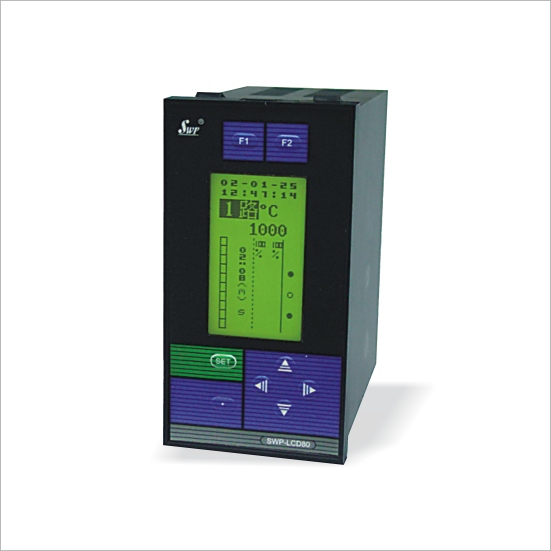

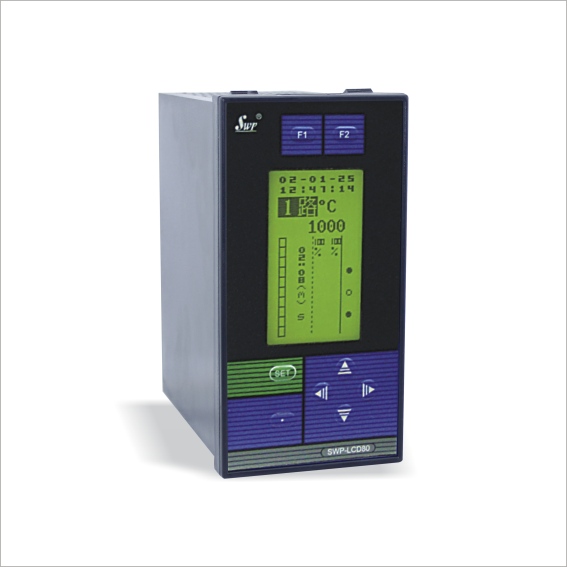

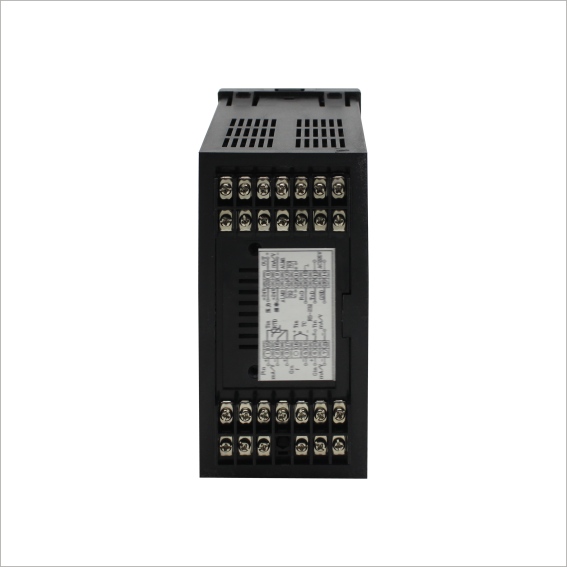

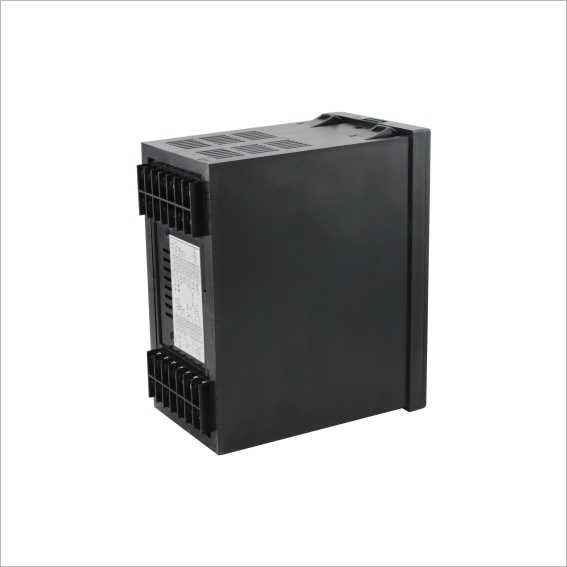

    SWP-LCD-N

□

□

□□

-□

□

□

-□□

-□

□

-□

-□

-□

新一代大屏幕帶背光液晶顯示儀表

儀表功能

     P

64段PID可編程序控制儀

     PR

64段PID可編程序控制儀帶記錄功能

外形尺寸

8

160×80mm（橫） 80×160mm（豎）

控制作用

05

PID調節功能

通訊方式

□

參見“通訊方式”

控制輸出

□

參見“控制輸出方式”

變送輸出

□

參見“變送輸出方式”

輸入類型

□□

參見“輸入類型”

第一報警方式

□

參見“報警方式”

第二報警方式

□

參見“報警方式”

饋電輸出

P

2P

DC24V饋電輸出

2路DC24V饋電輸出

供電方式

W

T

DC24V供電

AC85-260V（開關電源）

AC220V供電（線性電源，可省略）

外形特征

S

豎式顯示儀表

橫式顯示儀表

通訊方式

無通訊

RS-232

打印口

RS-422

RS-485

特殊規格

輸出方式

繼電器

4~20mA

0~10mA

1~5V

0~5V

SCR輸出

SSR輸出

SOT輸出

輸出方式

無輸出

4~20mA

0~10mA

1~5V

0~5V

特殊規格

01

    B

    400~1800℃

    09

      Pt100.1

      -199.9~320.0℃

    17

    30~350Ω

    -1999~99999 d

02

    S

    0~1600℃

    10

    Cu50

     -50.0~150.0℃

    18

    特殊規格

    用戶待定

03

    K

    0~1300℃

    11

    Cu100

     -50.0~150.0℃

    19

      4~20mA開方

    -1999~99999 d

04

    E

    0~1000℃

    12

      4~20mA

     -1999~99999 d

    20

      0~10mA開方

    -1999~99999 d

05

    T

    -199.9~320.0℃

    13

      0~10mA

     -1999~99999 d

    21

    1~5V開方

    -1999~99999 d

06

    J

    0~1200℃

    14

    1~5V

     -1999~99999 d

    22

    0~5V開方

    -1999~99999 d

07

      WRe3~25

    0~2300℃

    15

    0~5V

     -1999~99999 d

    23

    全切換輸入

08

    Pt100

    -200~650℃

    16

     0~20mA

     -1999~99999 d

     24

    頻率輸入

    0~10KHz

輸出方式

無報警

（可省略）

上限報警

下限報警

偏差內報警

偏差外報警

LBA報警

結束報警
