產品簡介

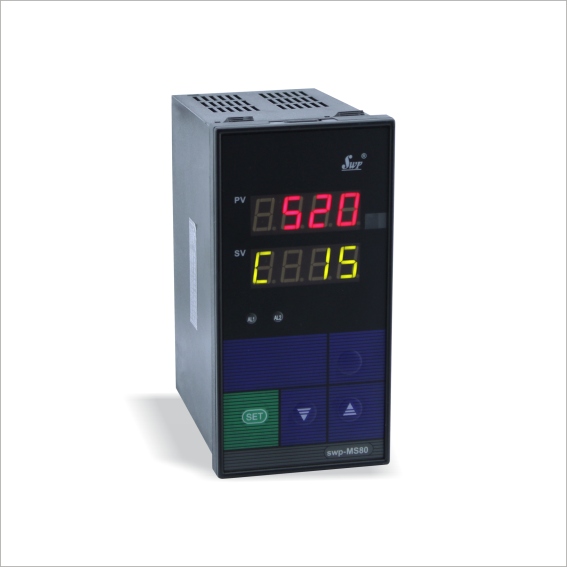

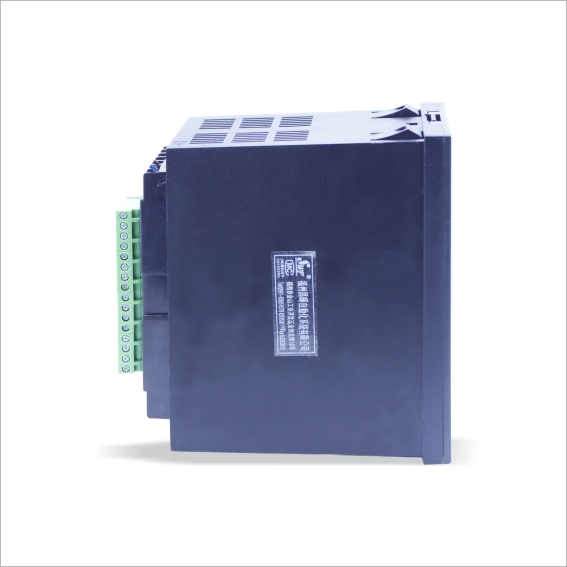

SWP-LED系列多路巡檢控制儀用于工業控制系統多測量點的巡回檢測、顯示和報警。
技術參數
規 格 | 說 明 |
使用 環境 | 環境溫度 | 0~50℃ |
相對濕度 | ≤85RH 避免強腐蝕氣體 |
供電電壓 | 常規型 AC220V+10-15%（50Hz±2Hz） 特殊型 AC85~260V——開關電源 DC24V ±2V——開關電源 |
功耗 | ≤6W |
輸入 信號 | 模擬量 | 熱電偶：標準熱電偶——B、S、K、E、J、T、WRe3-25等 |
電阻：標準熱電阻——Pt10、Pt100.1、Cu50、Cu100 等遠傳壓力電阻等 |
電流：0~10mA、4~20mA、0~20mA等——輸入阻抗≤250Ω |
電壓：0~5V、1~5V、mV等——輸入阻抗≥250KΩ |
開關量 | 脈沖信號：波形——矩形、正弦或三角波 輻度——大于4V（或根據用戶要求任定） 范圍——0~10KHz（或根據用戶要求任定） |
接點信號：電接點輸入信號 |
輸出 信號 | 模擬量輸出 | DC 0~10mA（負載電阻≤750Ω） DC 4~20mA（負載電阻≤500Ω） DC 0~5V（負載電阻≥250KΩ） DC 1~5V（負載電阻≥250KΩ） |
開關量輸出 | 繼電器控制輸出-繼電器ON/OFF帶回差。AC 220V/3A DC 24V/5A（阻性負載） 可控硅控制輸出-SCR（可控硅過零觸發脈沖）輸出，0.5A/400V 固態繼電器輸出-SSR（固態繼電器控制信號）輸出，6~24V/30mA（電壓不可調） 雙向可控硅輸出-SOT可控硅輸出，5A/400V |
通訊輸出 | 接口方式——標準串行雙向通訊接口 RS-485、 RS-232 C、RS-422等 波特率——300~9600bps 儀表內部自由設定 |
饋電輸出 | DC 24V 負載≤30mA |
測量精度 | ±0.2%FS±1字或±0.5%FS±1字 |
分辨率 | ±1字 |
測量范圍 | -1999~9999字 |
顯示方式 | -1999~9999字測量值顯示 -1999~9999字設定值顯示 發光二級管工作狀態顯示 |
方式 | 控制/報警方式為帶回差上限或下限報警(用戶可自由設定) |
控制精度 | ±1字 |
溫度補償 | 0~50℃數字式溫度自動補償 |
打印控制 | 可選擇直接配接各型串打印機(如LQ-300K,TPuP系列微打等)，打印接口為RS-232C |
打印精度 | 同儀表精度 |
參數設定 | 面板輕觸式按鍵設定 、參數設定值斷電后長久保存、參數設定值密碼鎖定 |
保護方式 | 輸入回路斷線報警(熱電偶或電阻輸入時)、斷電器輸出狀態LED指示、輸入超/欠量程報警、 電源欠壓自動復位、工作異常自動復位（Watch Dog） |
型譜表：
型 號 | 代 碼 | 說 明 |
SWP-M | □ | □ | □□ | -□ | □ | -□□ | -□ | □ | -□ | -□ | 智能多路巡檢控制儀 |
外形特征 | D S |
|
|
|
|
|
|
|
|
| 橫式顯示儀表 豎式顯示儀表 |
外形尺寸 | 8 |
|
|
|
|
|
|
|
| 160×80mm（橫式）,80×160mm（豎式） |
控制作用 | □□ |
|
|
|
|
|
|
| 參見 “控制作用” |
通訊方式 | □ |
|
|
|
|
|
| 參見 “通訊方式” |
輸出方式 | □ |
|
|
|
|
| 參見 “控制輸出方式” |
輸入類型 | □□ |
|
|
|
| 參見 “輸入類型”*1 |
第一報警方式 | □ |
|
|
| 參見 “報警方式” |
第二報警方式 | □ |
|
| 參見 “報警方式” |
報警記憶 | K |
| 帶報警記憶功能*2 不帶報警記憶功能 |
供電方式 | W T | DC24V供電 AC85-260V供電（開關電源） AC220V供電(線性電源, 可省略) |
★特殊型號或要求的，請?zhí)峁┓侄忍?hào)或參考標準，定貨時說明。
★控制作用：
代碼 | 06 | 07 | 08 | 09 | 14 |
控制作用 | 八路巡檢 測量顯示 | 八路巡檢統一 控制/報警輸出 | 八路巡檢分別 控制/報警輸出 | 十六路巡檢 測量顯示 | 十六路巡檢統一 控制/報警輸出 |
★通訊方式：
代 碼 | 0 | 2 | 3 | 4 | 8 | 9 |
通訊方式 | 無通訊 | RS-232 | 打印口 | RS-422 | RS-485 | 特殊規格 |
★通訊協議：出廠時采用SWP通訊協議。
用戶有訂購特殊的通訊協議請?jiān)谟嗀洉r(shí)注明。
選用打印口的儀表，有部分儀表無法滿足打印功能，訂貨時選用功能上能夠滿足其要求的儀表代替。
★控制輸出方式：
選型代碼 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
輸出方式 | 無輸出 | 繼電器 | 4~20mA | 0~10mA | 1~5V | 0~5V | SCR輸出 | SSR輸出 | 特殊規格 | SOT輸出 |
SCR-可控硅過零觸發脈沖輸出 SSR-固態繼電器控制輸出 SOT-雙向可控硅輸出
★ 輸入類型：
代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 |
01 | B | 400~1800℃ | 09 | Pt100.1 | -199.9~320.0℃ | 17 | 30~350Ω | -1999~9999 d |
02 | S | 0~1600℃ | 10 | Cu50 | -50.0~150.0℃ | 18 | 特殊規格 | 用戶待定 |
03 | K | 0~1300℃ | 11 | Cu100 | -50.0~150.0℃ | 19 | 4~20mA開方 | -1999~9999 d |
04 | E | 0~1000℃ | 12 | 4~20mA | -1999~9999 d | 20 | 0~10mA開方 | -1999~9999 d |
05 | T | -199.9~320.0℃ | 13 | 0~10mA | -1999~9999 d | 21 | 1~5V開方 | -1999~9999 d |
06 | J | 0~1200℃ | 14 | 1~5V | -1999~9999 d | 22 | 0~5V開方 | -1999~9999 d |
07 | WRe3~25 | 0~2300℃ | 15 | 0~5V | -1999~9999 d | 23 | 可切換輸入 |
|
08 | Pt100 | -200~650℃ | 16 | 0~20mA | -1999~9999 d |
|
|
|
*1：儀表一般為輸入同一類型信號，如需各通道輸入不同的信號，請?jiān)谟嗀洉r(shí)詳細注明各通道的輸入信號類型。
*2：統一控制/報警輸出：即儀表所有通道共用一個（或兩個）報警輸出繼電器，或所有通道共用一組變送控制輸出。統一控制/報警輸出儀表分以下兩種報警方式（無特殊說明提供不帶報警記憶的儀表）。
a.不帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警則報警輸出關閉。
b.帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警但報警輸出繼續，直至所有通道均無報警方停止輸出。
c.分別控制/報警輸出：即儀表各測量通道均有一個（或兩個）報警繼電器輸出報警，報警輸出互相獨立。或各測量通道均有一組相互獨立的變送控制輸出。當輸入通道≤8時，可選擇分別帶上下限/路報警輸出，當輸入通道＞8、≤16時，可選擇上限或下限/路報警輸出。
★報警方式：
代碼 | N | H | L |
報警方式 | 無位式控制或報警（可省略） | 位式上限控制或上限報警 | 位式下限控制或下限報警 |
