產品概述

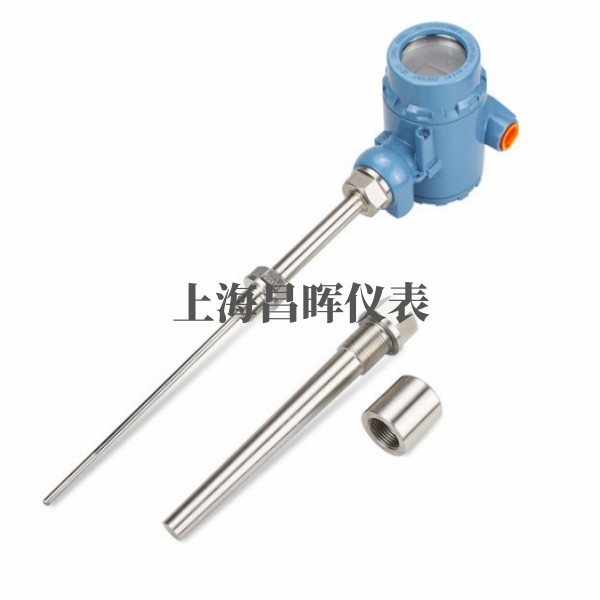

ATT系列隔爆型、本安型帶熱電偶（阻）溫度變送器是DDZ-S系列儀表中的現場安裝式溫度變送單元。它集熱電偶（阻）同變送器為一體，直接測量各種工業過程中－200～800℃范圍內的液體，蒸汽和汽體介質的溫度，將溫度轉變成與熱電偶熱電阻的溫度或輸出電信號成正比的4～20mADC統一輸出信號，送顯示、記錄調節儀表或計算機。隔爆型、本安型熱電偶（阻）溫度變送器的防爆性能按國家頒布的“爆炸性環境用防爆電氣設備”（GB3836）標準設計制造，熱電特性符合國際IEC標準，并經國家儀器儀表防爆安全監督站測試合格。是爆炸性環境理想的溫度傳感器變送一體化產品，可用于有可燃性氣體或易燃液體的蒸汽的危險場所、本安型帶熱電偶（阻）溫度變送器必須與關聯設備安全柵配合構成防爆系統，防爆證號為：GYB 93265、93266、97336、97337。它作為新一代的溫度變送器，可廣泛用于冶金、石油、化工、電力、輕工、紡織、食品、國防及科研等部門。

本安型帶熱電偶溫度變送器配用的防爆電纜分布參數控制范圍：總電感量≤2mH?？傠娙萘俊?.06uF。同時使用關聯設備安全柵，選用型號為MTL728、Z928、LB928，安全柵，具體接線見制造廠的說明書。

變送器特點

變送器部件是小型化、置于隔爆型、本安型熱電偶（阻）的接線盒內成為一體化溫度變送器，用于工業現場。

作為一體化溫度變送器，在工業現場 直接輸出4～20mA信號，這樣既省去昂貴的補償導線，又提高了信號長距離傳送過程中的抗干擾能力。

變送器部件精度高，功耗低，使用環境溫度范圍寬，工作穩定可靠，而且由于采用硅橡膠密封結構，變送器耐震、耐溫、耐濕、隔爆，適用于各種惡劣現場環境中安裝使用。

選用隔爆型帶熱電偶（阻）隔離溫度變送器，其輸入與輸出端相隔離，增加抗模干擾能力，更適合計算機使用。

隔爆型、本安型帶熱電偶(阻)溫度變送器由于采取隔爆結構故當其外殼內部的爆炸性混合氣體發生爆炸時，外殼不會破壞，而且由此產生的熱能沿著外殼上具有足夠連接長度的微小縫隙，緩慢地傳到殼體外部，這時，傳到殼外氣體的瞬間溫度已不致于能點燃外界的爆炸性氣體，即不會導致爆炸，隔爆型帶熱電偶（阻）溫度變送器的防爆類別為dⅡBT4、dⅡBT6，或dⅡCT4、dⅡCT6，本安型的防爆類別為idⅡBT4、idⅡBT4（多對式），在嚴格遵守使用規則的情況下，它具有可靠的防瀑性能。

產品技術數據

熱響應時間：見說明書

鉑熱電阻的精度等級：B級

分度號：Pt100. (0℃時的電阻值)

R=1000.12Ω（B級）

允許偏差：Δt(℃)±(0.30+0.005∣t∣)(B級)

輸入：熱電偶：K，E

熱電阻：Pt100

輸出：在量程范圍內輸出4～20mA直流信號與熱電阻的輸入電信號成線性或與熱電偶輸入的毫伏信號成線性，與熱電阻被測溫度成線性或與熱電偶被測溫度成線性。

注：隔離溫度變送達器輸出相隔離，隔離電壓為0.5KV。

基本誤差：計算公式 Δ=Δ1+Δ2

Δ1熱電偶（阻）允許偏差

Δ2變送器基本誤差±0.5%FS

傳送方式：二線制

變送器工作電源：電壓zui低12V，zui高35V，額定工作電壓24V。

負載：極限負載電阻按下式計算

RL（max）=50×(Vmin－12)(即24V時負載電阻可在0～600Ω范圍內選用，額定負載250Ω。)

a.環境溫度：－25℃～80℃（危險場所不高于70℃）。

b.相對濕度：5%～95%。

c.機械振動：f≤55Hz，振幅<0.5mm

d.周圍空氣中不含有引起變送器腐蝕的介質。

防爆等級：

隔爆型：dⅡBT4  dⅡBT6  或dⅡCT4  dⅡCT6

本安型：ibⅡBT4  iaⅡBT4  iaⅡCT6(多對式)、關聯設備型號MTL728、Z928、LB928。

外殼防護等級：IP65

電動勢允許偏差

注：①為被測量溫度（℃）②允許偏差用zui大值 *A級產品特殊定貨。

防爆等級標志說明

電器設備的類別

電氣設備分為二類

Ⅰ類－煤礦井下用電氣設備。

Ⅱ類－工廠用電氣設備

防爆等級

隔爆型及本安型熱電偶的防爆等級按其適用于爆炸性氣體混合物zui大試安全間隙或zui小點燃電流比分為A、B、C三級

溫度組別

隔爆型、本安型熱電偶（阻）允許的zui高表面溫度（外露部分）分為T1~T6六組。

熱電偶的絕緣電阻

當周圍空氣溫度為15～35℃；相對應濕度為45％，大氣壓力86～106KPa時，對長度超過1m熱電偶。它的常溫絕緣電阻值與其長度乘積應不小于1000MΩ,試驗電壓為直流500±50V。鎧裝熱電偶（絕緣式）的絕緣電阻

在環境溫度為20±15℃，相對應濕度不大于80％，常溫絕緣電阻值應不小于100 MΩ，試驗電壓為直流100 V。

熱電阻允許通過電流

通過鉑電阻的測量電流zui大不超過5mA。
