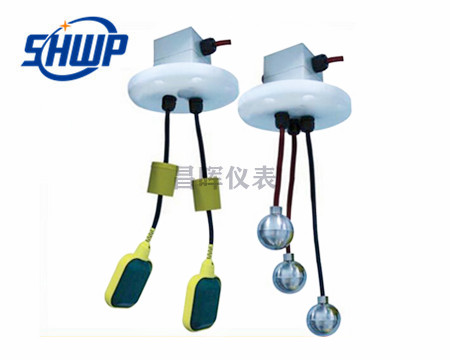

產品概述
UQK-61系列浮球液位器是利用浮球內藏微動開關發訊的液位開關，因外部無任何可動機械，特別適合于含有固體、半固體狀漂浮物的液體：如下水道處理用水、工廠廢水池及其它液體槽液位自動報警和控制，當液體到達給定位置時，控制器迅速翻轉，使微動開關發訊號。動作范圍可在現場自由整定。
主要技術指標
外開尺寸：浮球Φ 88 × 172 、接線盒***大外徑Φ 205 ，高 142 、安裝法蘭尺寸：螺栓孔中心圓直徑Φ 170 ， 4 孔 - Φ 18 ；法蘭外徑：Φ 205
輸出信號：微動開關單刀雙擲觸點輸出 15A 1/2HP 250VAC ； 0.6A 125VDC ； 0.3A 250VDC
觸點壽合： 5 × 10
介質溫度： -10 ℃ ~55 ℃， IE 級控制器為 -10 ℃ ~+80 ℃
調節范圍： 0.3 米 ~0.4 米（ 6 米、 13 米、 20 米、為 IE 級特規）
主要部件材質：浮球： ABS 塑料（不銹鋼）；重錘：碳鋼或鑄鐵外包塑料；
導線：三芯橡套軟電纜（耐油丁苯橡膠、 高柔性硅橡膠電纜線耐高溫 -10℃ ~ 170℃ ）
型 號 | 開關數量 | 構 成 | 適用場合 |
FQ-611 | 單點 | 浮球組件 ( 電纜長 5m) 重錘 | 漂浮物極少的污水及清水 |
FQ-612 | 雙點 | 浮球組件 ( 電纜長 5m) 每點一只，接線盒、重錘 | 漂浮物極多的工業污水及生活污水 |
FQ-613 | 三點 |
FQ-614 | 四點 |
重錘的裝置法
1 、將浮球開關的電線線從重錘的中心下凹圓孔處穿入后，輕輕推動重錘，使嵌在圓孔上方的塑膠環因電線之推力而脫落。（如果有必要的話，也可用螺絲起子把此一塑膠環拆下），再將這個脫落的塑膠環套在電纜上你所想的位置固定重錘 , 以設定水位之位置。
2 、輕輕地推動重錘拉出電纜，直到重錘中心扣住塑膠環。 ** 重錘只要輕扣在塑膠環中即不會滑落，此塑膠環如有損壞或遺失，可用同徑 裸銅線扣入電纜代替。請將電纜線直接拉到控制箱，盡量避免使用中間接頭，若不得已而有接頭時，******不可將電纜線接頭浸入水中。
主要特性
1 、外部無可動部件，不會產生被漂浮物卡死的故障。
2 、控制范圍大且現場靈活可調。
3 、輸出觸點為常閉常開轉換型方便用戶使用。
4 、浮球、接線盒、重錘（清水型、污水型）。
