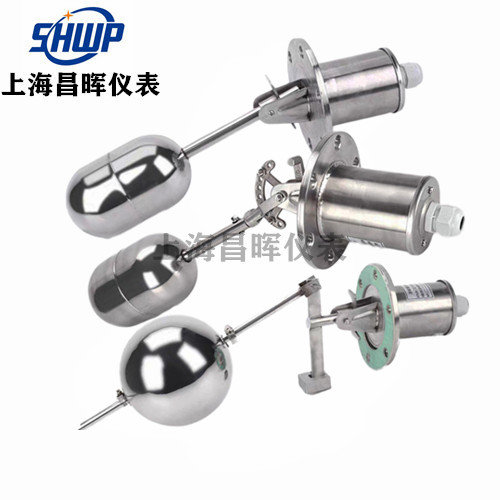

UQK-01、UQK-02、UQK-03浮球液位控制器
UQK系列浮球液位控制器適用于對各種容器內液體的液位控制，當液位到達上、下切換值時，控制器觸點發出通斷開關式信號。
控制器不適用于對黃銅、不銹鋼等材料有較強腐蝕作用以及含有導磁雜質的介質。
UQK-01、UQK-02、UQK-03浮球液位控制器 結構原理
UQK系列浮球液位控制器由互為隔離的浮球組和觸頭組二大部分組成.
當被測液位升高至上切換點時,浮球1隨之上升,使其端部的磁鋼2向下擺動,通過磁力作用,推斥安裝在外殼3內相同磁極4上、下擺動，其另一端的動觸點5便在靜觸頭2-2間連通。當液位下降至切點時，情況正好相反，靜觸點1-1被接通。上切點至下切點之間的區域稱為換差區域。
UQK-01、UQK-02、UQK-03浮球液位控制器 參數與規格：
型號名稱 | 防爆等級 | 介質壓力MPa | 介質溫度℃ | 控制范圍mm | 整定方式 | 安裝形式 | 電源及觸點容量 |
UQK- 01浮球液位控制器 |
| 1 | 150 | ≤14 | 不可調 | 水平 | 220VAC 200W 100VDC 150W |
UQK-02浮球液位控制器 |
| 1 | 150 | 25～550 | 有級可調 | 水平 |
UQK-03浮球液位控制器 |
| 1 | 150 | 8～1000 | 無級調整 | 垂直 |
型號名稱 | 防爆等級 | 介質壓力MPa | 介質溫度℃ | 控制范圍mm | 整定方式 | 安裝形式 | 電源及觸點容量 |
UQK-01-dⅡBT3型 防爆浮球液位控制器 | dⅡBT3 | 4 | 150 | ≤14 | 不可調 | 水平 | 220VAC 200W 100VDC 150W |
UQK-02-dⅡBT3型 防爆浮球液位控制器 | dⅡBT3 | 4 | 150 | 25550 | 有級可調 | 水平 |
UQK-03-dⅡBT3型 防爆浮球液位控制器 | dⅡBT3 | 2.5 | 150 | 81000 | 無級調整 | 垂直 |
