型 號 | 代 碼 | 說 明 |

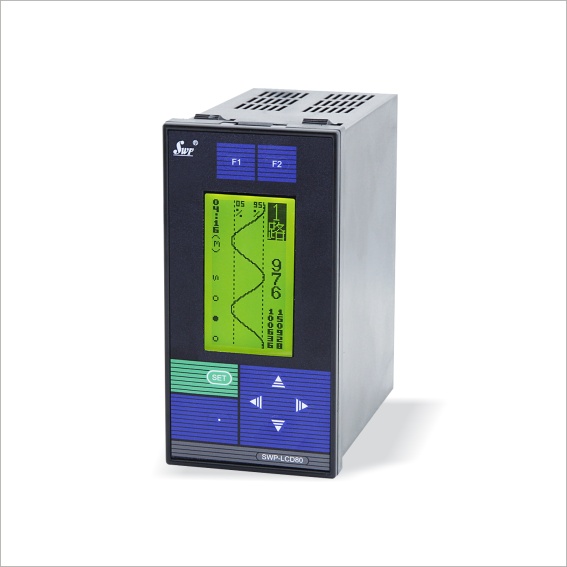

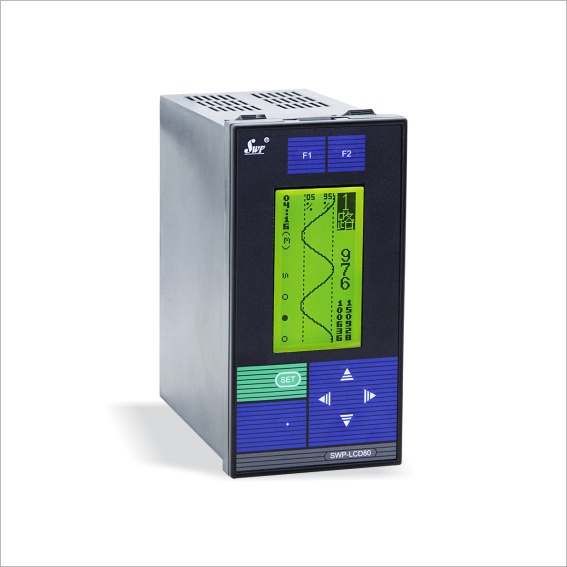

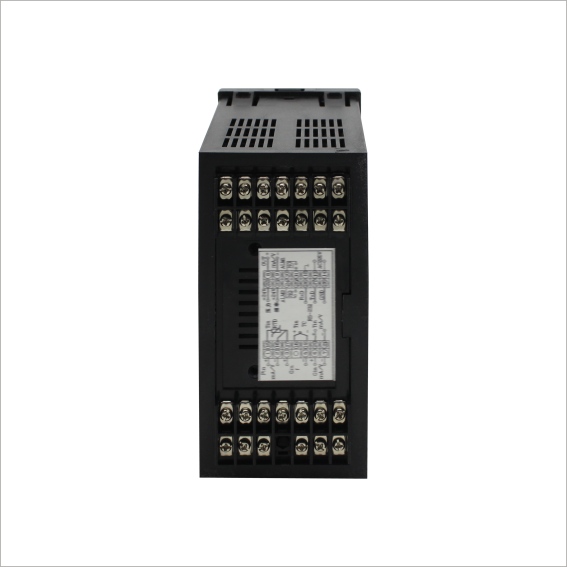

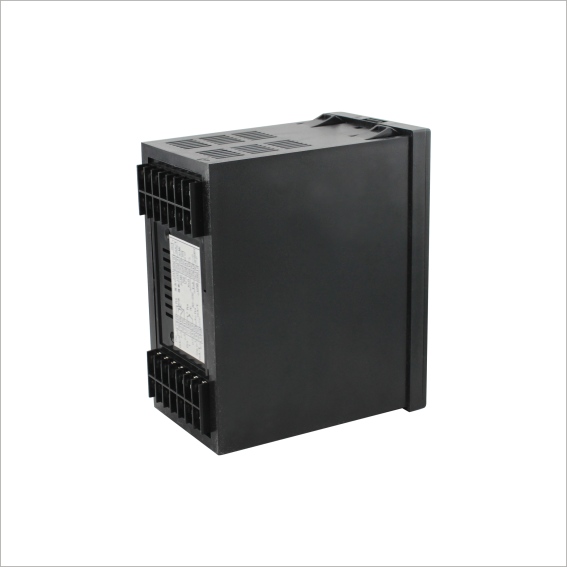

SWP-LCD-N | □□□ | □ | □□ | -□ | □ | □ | -□ | □ | □ | -□ | □ | □ | -□□ | -□ | -□ | 新一代大屏幕帶背光液晶顯示儀表 |
儀表功能 | LQ |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 不記錄 |
LQR |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 記錄 |
外形尺寸 | 8 |
|
|
|
|
|
|
|
|
|
|
|
|
| 160×80mm（橫）80×160mm（豎） |
補償信號 | 12 |
|
|
|
|
|
|
|
|
|
|
|
| 單路熱量表 |
通訊方式 | □ |
|
|
|
|
|
|
|
|
|
|
| 參見“通訊方式” |
控制輸出 | □ |
|
|
|
|
|
|
|
|
|
| 參見“控制輸出方式” |
變送輸出 | □ |
|
|
|
|
|
|
|
|
| 參見“變送輸出方式” |
流量輸入類型 | □ |
|
|
|
|
|
|
|
| 參見“輸入類型” |
入溫輸入類型 | □ |
|
|
|
|
|
|
| 參見“輸入類型” |
出溫輸入類型 | □ |
|
|
|
|
|
| 參見“輸入類型” |
第一報警方式 | □ |
|
|
|
|
| 參見“報警方式” |
第二報警方式 | □ |
|
|
|
| 參見“報警方式” |
第三報警方式 | □ |
|
|
| 參見“報警方式” |
饋電輸出 | P 2P |
|
| DC24V饋電輸出 2路DC24V饋電輸出 |
供電方式 | W T |
| DC24V供電 AC85-260V（開關電源） AC220V供電（線性電源，可省略） |
外形特征 | S | 豎式顯示儀表 橫式顯示儀表 |
★通訊方式
選型代碼 | 0 | 2 | 3 | 4 | 8 | 9 |
通訊方式 | 無通訊 | RS-232 | 打印口 | RS-422 | RS-485 | 特殊規格 |
通訊協議：出廠時采用SWP通訊協議。
用戶有訂購特殊的通訊協議請在訂貨時注明。
★控制輸出方式：
選型代碼 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 9 |
輸出方式 | 繼電器 | 4~20mA | 0~10mA | 1~5V | 0~5V | SCR輸出 | SSR輸出 | SOT輸出 |
★ 06-可控硅過零觸發脈沖輸出 07-固態繼電器觸發控制輸出 09-雙向可控硅輸出
★變送輸出方式：
選型代碼 | 0 | 2 | 3 | 4 | 5 | 8 |
輸出方式 | 無輸出 | 4~20mA | 0~10mA | 1~5V | 0~5V | 特殊規格 |
★輸入類型：
代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 |
A | 4~20mA | -1999~99999d | Q | 0~20mA開方 | -1999~99999d | G | Pt100 | -200~650℃ |
B | 0~10mA | -1999~99999d | F | 脈沖 | 0~5KHz | O | 頻率 | 0~5KHz |
C | 1~5V | -1999~99999d | L | B | 400~1800℃ | E | E | 0~1000℃ |
D | 0~5V | -1999~99999d | S | S | 0~1600℃ | K | K | 0~1300℃ |
M | 0~20mA | -1999~99999d | T | T | -200~400℃ | R | 用戶特定 | -1999~99999d |
H | 4~20mA開方 | -1999~99999d | U | J | 0~1200℃ | N | 無補償輸入 |
|
I | 0~10mA開方 | -1999~99999d | V | CU50 | -50.0~150.0℃ |
|
|
|
J | 1~5V開方 | -1999~99999d | W | Pt100.1 | -99.9~199.9℃ |
|
|
|
注1：用戶特定類型輸入，請?zhí)峁┹斎雮鞲衅餍吞?、類型?/span>
注2：頻率信號輸入幅值如高電平低于5V，需特殊備注。
★報警方式：
選型代碼 | N | H | L |
報警方式 | 無控制或報警（可省略） | 上限控制或上限報警 | 下限控制或下限報警 |
