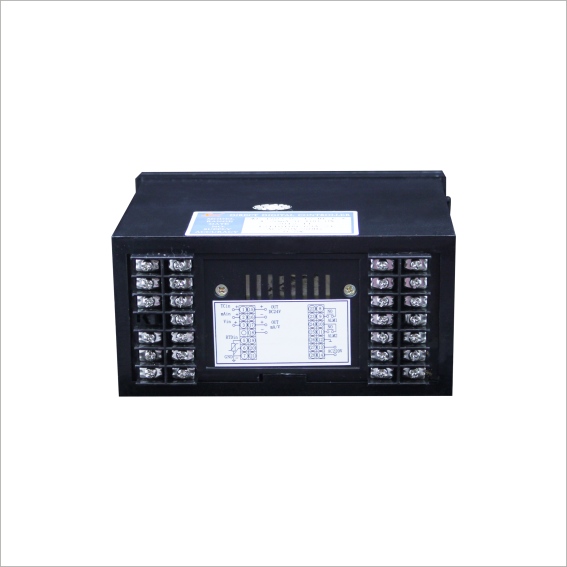

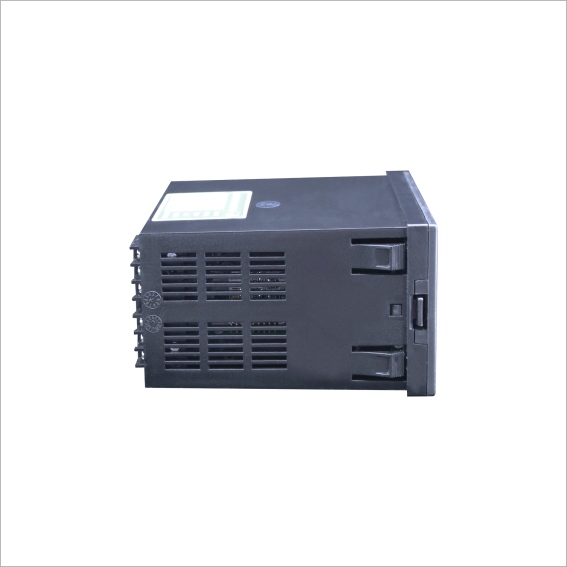

SWP-LCD-PID小型單色自整定控制儀

所屬分類: SWP-LCD智能儀表
瀏覽次數:
021-56552272
微信號
專業工程師
一對一服務
產品描述 Product Description

規 格

說      明

輸入

信號

模擬量

熱電偶:標準熱電偶——K、E、B、S、J、T、We等

電阻:標準熱電阻——Pt100、Pt100.1、Cu50、Cu100 遠傳壓力電阻等

電流:0-10mA、4-20mA、0-20mA等——輸入阻抗≤250Ω

電壓:0-5V、1-5V、mV等——輸入阻抗≥250KΩ

輸出

信號

模擬量輸出

DC 0-10mA(負載電阻≤750Ω) DC 4-20mA(負載電阻≤500Ω)

DC 0-5V(負載電阻≥250KΩ) DC 1-5V(負載電阻≥250KΩ)

開關量輸出

繼電器輸出——帶回差,觸點:AC 220V/3A DC 24V/6A(阻性負載)

通訊輸出

接口方式——標準串行雙向通訊接口 RS-485 RS-232 RS-422等

波特率——300bps-19.2kbps 儀表內部自由設定

饋電輸出

DC 24V 負載≤30mA

測量精度

測量顯示精度:±0.2%FS±1字或0.5%FS±1字

頻率轉換精度

±1脈沖(LMS) 一般優于0.2%

測量范圍

-1999-99999字

分辨率

±1字

顯示方式

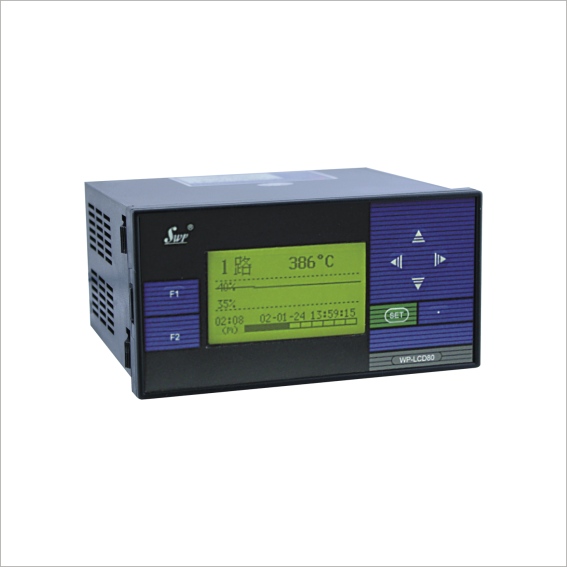

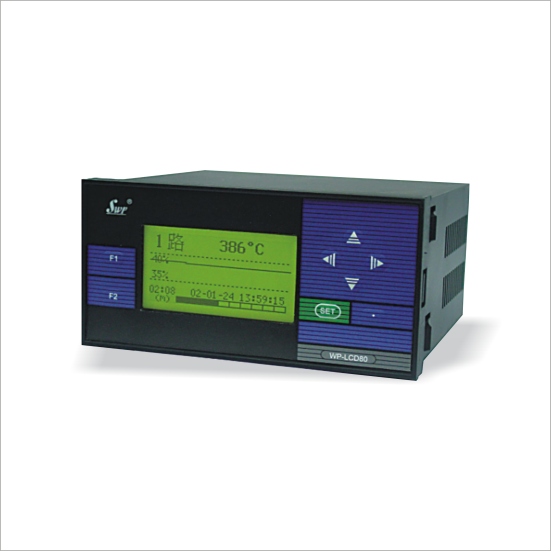

帶背光大屏幕LCD圖形顯示器

控制/報警

帶回差上限、下限輸出(用戶可自由設定)

參數設定

·中文菜單提示               ·面板輕觸式按鍵設定

·參數設定值斷電后永久保存   ·參數設定值密碼鎖定

保護方式

斷電后累積值保持時間大于五年

電源欠壓自動復位     工作異常自動復位(Watch Dog)

環境溫度

0-50℃

相對濕度

≤85RH   避免強腐蝕氣體

供電電壓

常規型 AC220V+10-15%(50Hz±2Hz)

特殊型 AC85-260V——開關電源 DC24V ±2V——開關電源

功耗

≤6W

特殊技術參數

規 格

說      明

控制輸出方式

PWM輸出,可控硅觸發輸出,固態繼電器輸出,電壓/電流輸出,220V/3A可控硅輸出,固態繼電器觸發信號輸出

設定/顯示精度

±0.5%FS±1位數max。設定值與顯示值匹配,無相對誤差

比例范圍

0.0%-100.0%(單位:0.1%)

積分(復位)時間

0-9,999s(單位:1s)

微分(比率)時間

0-9,999s(單位:1s)

控制周期

1、2、4、6、15、30、60、120、240s(單位:1s)

采樣周期

0.5s
